體溫檢測儀器中用到的NTC熱敏電阻

體溫檢測儀器主要分為兩種。第一種是基于熱敏電阻的電子體溫檢測儀主要是電子體溫計。第二種是紅外輻射體溫測量儀，包括皮膚紅外體溫計，紅外耳鼓膜測溫計，紅外熱成像儀。其測溫范圍在-10~50℃，測量誤差在0.2℃。

熱敏電阻測溫系統(tǒng)的基本原理：將熱敏電阻與參比電阻接成非平衡惠斯通電橋測溫電路，把隨溫度變化的電阻阻值變量轉化為電壓變量。熱敏電阻測溫法是利用導體或半導體的電阻率隨溫度變化而變化的物理特性實現(xiàn)溫度的測量。阻值隨溫度增加而上升的是正溫度系數熱敏電阻，反之稱為負溫度系數熱敏電阻。如醫(yī)用體溫探頭一般是使用具有負溫度系數的半導體材料制成的。

作為一種測溫用的敏感元器件，NTC熱敏電阻廣泛應用于醫(yī)療設備中，NTC熱敏電阻具有體積小、精度高、可靠性好、響應速度快的特點，在電子體溫計上用的NTC熱敏電阻一般會以37℃為中心值進行調阻。

由于高精度NTC熱敏電阻制造工藝相對復雜，成本較高，因此國內通常采用NTC熱敏電阻阻值精度在±1%內的即可，再配合放大電路，就可檢測千分之一度的溫度變化。

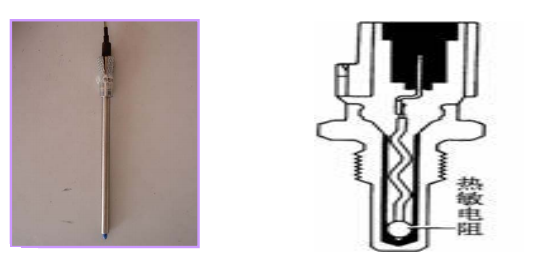

熱敏電阻的結構
