IGBT(Insulated Gate Bipolar Transistor），即絕緣柵雙極型晶體管），它是由BJT（雙極型三極管）和MOS（絕緣柵型場效應管）組成的復合全控型電壓驅動式功率半導體器件。

目前市面上大多數(shù)IGBT驅動板都沒有設計過熱保護，只是在靠近IGBT模塊的散熱器上安裝一個溫度傳感器，把溫度信號采集到處理器中，通過采樣值算出散熱器表面溫度來估算IGBT內部的溫度；用這種方法所測出來的溫度不是很可靠，溫度傳感器在散熱器上的安裝位置、熱阻等因素對采樣值影響很大。

現(xiàn)在很多IGBT廠商都會在IGBT模塊內部封裝一個NTC熱敏電阻，用它來測量模塊的殼體溫度不但精度很高，而且很準確，不受安裝位置等因素的影響。廣東愛晟電子科技有限公司研發(fā)、生產的NTC熱敏電阻具有高精度、高靈敏、高可靠的特點，能更好地進行IGBT模塊內部的檢測。這次，我們會介紹一種基于光纖的IGBT溫度檢測方法，以檢測IGBT的工作溫度。

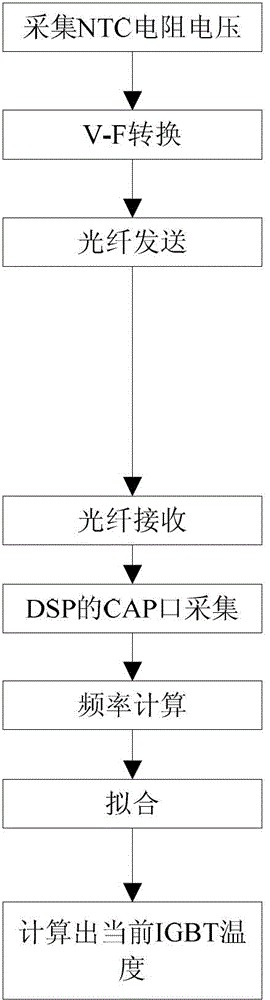

如上圖所示，此IGBT溫度檢測方法包括以下步驟：

第五步、控制單元先檢測該頻率信號的頻率，再計算出IGBT溫度，檢測結束。

這個測量方法采用光纖傳輸信號，抗電磁干擾能力強，很適合應用在電磁干擾要求較高的場合；通過采集NTC熱敏電阻的電壓來檢測IGBT溫度，起到實時監(jiān)控作用，避免IGBT過熱燒毀；整個方法步驟精簡，所用硬件成本較低，能顯著降低應用成本。
