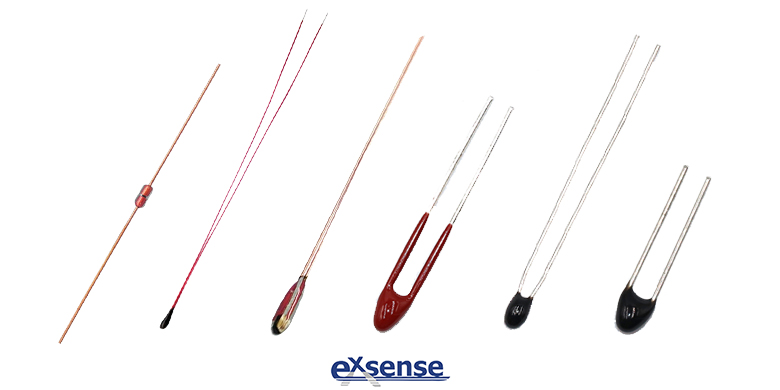

基于三極管輸出特性的熱敏電阻線性補償電路的方法，是通過對NTC熱敏電阻施加合適的線性補償電路，有效地克服熱敏電阻的電阻值與溫度之間的非線性關系，實現熱敏電阻溫度測量過程中輸出結果與溫度之間的線性變化關系。
該方法利用第一NPN型三極管Q1輸出特性曲線的非線性與NTC熱敏電阻R的電阻值與溫度間的非線性相互抵消，即利用第一NPN型三極管Q1的非線性來補償NTC熱敏電阻R的非線性，最終達到輸出電壓V與溫度T之間的線性關系。
NTC熱敏電阻R的電阻值與溫度之間存在著嚴重的非線性關系。隨著溫度的升高，NTC熱敏電阻R的電阻值會下降，而且實際研究表明NTC熱敏電阻R的電阻值與溫度之間的非線性關系是e指數關系。常見BJT三極管，有放大、截止和飽和三種工作狀態。通過調節集電極電流IC、集電極與發射極電壓V和基極電流I三者間的大小關系，可以控制BJT三極管的工作狀態。在基極電流I固定不變的情況下，和熱敏電阻類似，BJT三極管集電極電流I與集電極與發射極之間的電壓V之間也具有非常嚴重的非線性，且這個非線性關系滿足e指數，這個非線性關系還會受基極電流I的控制。
此外，該方法提供的基于三極管輸出特性的NTC熱敏電阻線性補償電路的輸出電壓V就是第一NPN型三極管Q1的集電極發射極電壓V。

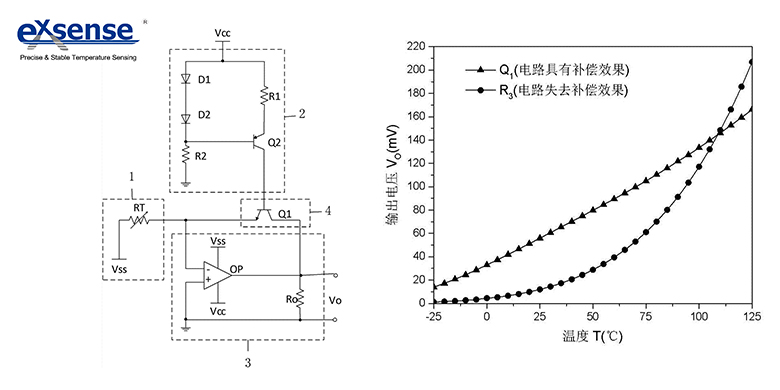

該方法提供的基于三極管輸出特性的NTC熱敏電阻線性補償電路，電路正常工作的情況下，感測溫度T變化將改變熱敏電阻的阻值R，因而輸出電壓V也將發生變化。但不管怎樣變化，電路始終能夠保證輸出電壓V與NTC熱敏電阻感測的溫度T之間保持非常良好的線性關系，線性補償效果如圖中三角曲線所示。為了進一步從反面驗證電路有效性，用第三恒定電阻R3替代補償模塊4中的第一NPN型三極管Q1，電路將失去線性化效果，如圖中圓點曲線所示。
基于以上理論，該方法提供的基于三極管輸出特性的NTC熱敏電阻線性補償電路如圖所示，其根本原理在于利用BJT輸出特性曲線的e指數非線性關系與NTC熱敏電阻R的e指數非線性關系相抵消而達到線性補償?shù)哪康?/span>該方法提供的基于三極管輸出特性的NTC熱敏電阻線性補償電路，通過對NTC熱敏電阻施加合適的線性補償電路，有效地克服了熱敏電阻的電阻值與溫度之間的非線性關系，實現NTC熱敏電阻溫度測量過程中輸出結果與溫度之間的線性變化關系。在實際應用中，第一恒定電阻R1、第二恒定電阻R2和負載電阻R，都可以用可調電阻替代，從而便于電路的調試和優化。
參考資料：CN104713659A《一種基于三極管輸出特性的熱敏電阻線性補償電路》
