市面上大部分的電飯鍋中，所用的溫控元件由蓋帽和NTC熱敏電阻組成。蓋帽的上表面與電飯鍋內膽接觸；為NTC熱敏電阻套上熱縮套管、鐵氟龍管，再折成U字形；將NTC熱敏電阻，即U字形的底部壓貼在蓋帽上表面的背面，實現對電飯鍋的溫度控制。

這種裝配工藝及結構會導致熱敏電阻與蓋帽上表面的背面之間存有或大或小的間隙；使套著熱敏電阻的熱縮套管和鐵氟龍管的導熱系數產生差異；蓋帽導熱系數好，同時熱量耗散也大，使熱量未能完全傳導到熱敏電阻。這些原因?qū)е聝?nèi)膽的溫度測量結果具有滯后性、誤差性高，而且該滯后性具有不確定性，無法通過預制提前量來克服；使用的NTC熱敏電阻，其結構為機械鉚接式，對震動、高溫環境適應性較差，有可能出現鉚接端松脫，可靠性低。

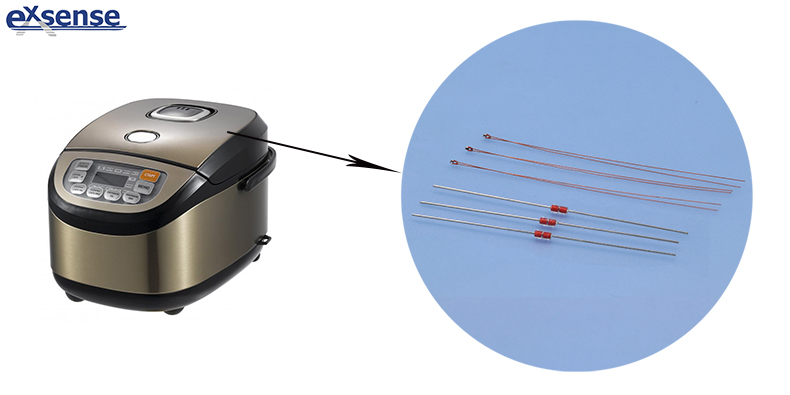

為了克服現有技術的不足，今天為大家介紹一種快速、準確、可靠地測量?jī)?nèi)膽溫度的電飯鍋溫控元件。該溫控元件，包括蓋帽、外殼、NTC熱敏電阻、導線和連接器。它的外殼由測溫板、套管組成，套管連接在測溫板背面；蓋帽上表面開有通孔，熱敏電阻被安裝在蓋帽通孔中，測溫板正面與蓋帽上表面齊平或略高于蓋帽上表面；NTC熱敏電阻固定于套管中，并由導線引出與連接器鏈接。

在套管連接處有開孔，開孔深度為孔底距測溫板正面不小于0.1mm。NTC熱敏電阻可以更進一步地接近內膽，降低溫度測量的滯后性。熱敏電阻為NTC單端玻封熱敏電阻，具有耐振動、耐高溫、感溫靈敏度高、環境適應性強的特點，是溫控元件感溫、測溫的核心部分。熱敏電阻安裝好后，用環氧樹脂、硅膠、陶瓷膠中的一種將其封裝在套管內，一方面起到固定NTC熱敏電阻的作用，保證其耐壓絕緣性；另一方面，使外殼將熱量定向傳導到NTC熱敏電阻上，提高測量的靈敏度與精度。蓋帽和外殼材質可以是鋁、銅、不銹鋼或是其他導熱系數較好的金屬和耐高溫塑料。

廣東愛晟電子科技有限公司生產的NTC熱敏電阻，具有高可靠、高靈敏、高精度的特點，能有效、迅速地進行溫度測量和溫度控制，在智能家居、醫療設備、電子產品等領域起到不可或缺的作用。
