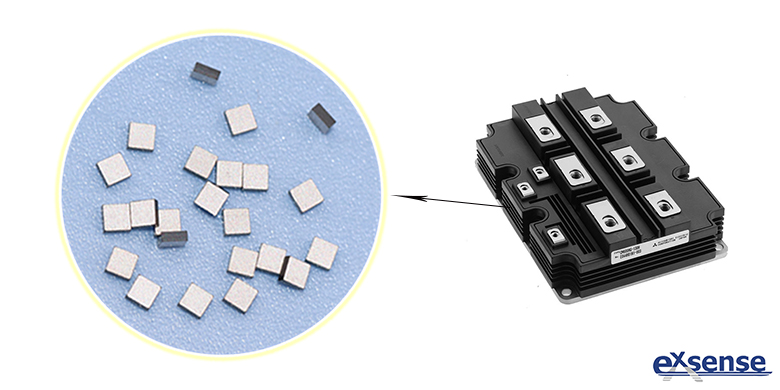

廣東愛晟電子科技有限公司生產的NTC熱敏電阻，具有高精度、高可靠、高靈敏的特點，在IGBT（絕緣柵雙極型晶體管）模塊中能起到溫度檢測的作用。IGBT模塊是一種比較昂貴的元器件，而過溫是導致其損壞的主要原因之一。目前，很多IGBT廠商都會在IGBT模塊內部封裝一個NTC熱敏電阻，用它來測量模塊的殼體溫度。具體是將溫度轉化為電信號，通過線性光耦等器件隔離后傳送到處理器，來對其進行判斷、保護。但是，此種方法不僅價格比較昂貴，而且容易受電磁干擾，有時可能出現誤判斷。

針對上述現有技術存在的問題，今天為大家介紹一種IGBT的溫度檢測方法，該方法抗電磁干擾能力強，很適合應用在電磁干擾要求較高的場合，還能顯著降低應用成本。

這種IGBT的溫度檢測方法，要先將NTC熱敏電阻經三端穩壓器與電源連接，并用電阻串聯分壓使通過NTC熱敏電阻的電流基本為4mA，再采集NTC熱敏電阻上的電壓信號；接著由具有轉換芯片和外圍電路的V-F轉換單元按1V∶1KHz的比例將電壓信號轉換為頻率信號；然后由發送單元先將頻率信號轉換為光信號，再將光信號通過光纖傳送至接收單元；接下來，由接收單元先將光信號還原為頻率信號，再將頻率信號傳送至控制單元，控制單元包括具有CAP捕獲接口的DSP芯片，CAP捕獲接口與接收單元通信連接；最后，控制單元先檢測該頻率信號的頻率，再計算出IGBT溫度，檢測結束。

這種IGBT的溫度檢測方法，采用光纖傳輸信號，抗電磁干擾能力強，很適合應用在電磁干擾要求較高的場合；通過采集NTC熱敏電阻的電壓來檢測IGBT溫度，起到實時監控作用，避免IGBT過熱燒毀；整個方法步驟精簡，所用硬件成本較低，能顯著降低應用成本。
