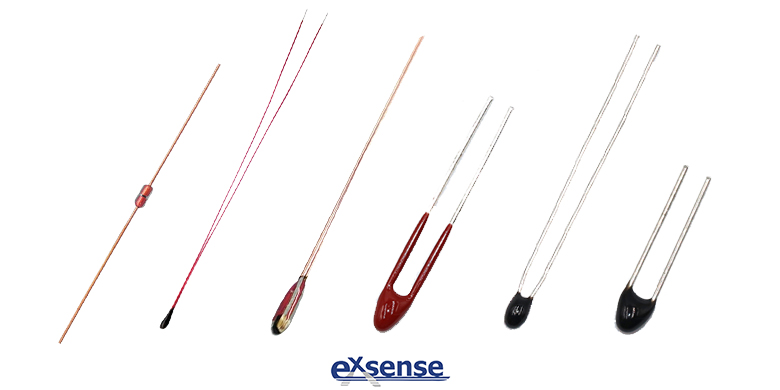

廣東愛晟電子科技有限公司生產的NTC熱敏電阻，是以錳、鈷、鎳和銅等金屬氧化物為主要材料，采用陶瓷工藝制造而成的。這些金屬氧化物材料都具有半導體性質，因此NTC熱敏電阻在溫度低時，這些氧化物材料的載流子（電子和孔穴）數目少，所以其電阻值較高；隨著溫度的升高，載流子數目增加，所以電阻值降低。此特性使NTC熱敏電阻被廣泛應用于醫療設備的溫度監測中，如監護儀、注射泵等。

當臨床所用的藥物必須由靜脈途徑注入，而且在給藥量必須非常準確、總量很小、給藥速度需緩慢或長時間恒定的情況下，應當使用注射泵作輔助。注射泵在工作過程中，其內部的實際溫度將在實際環境溫度下累積，并在不同的環境溫度下表現差異。而注射泵內部器件都有相應的使用溫度要求，很多失效模式與溫度參數緊密相關。目前，大部分情況下都是直接以注射泵的使用室溫作為內部器件的實際使用溫度，即泵內無溫度監控系統。

今天，愛晟電子為大家介紹一種注射泵溫度監控系統，可對密封的注射泵內部溫、濕度進行采集記錄，并通過注射泵支持的通訊方式上傳至終端，其統計數據可供注射泵廠家收集分析其內部器件的實際使用環境溫度。這種注射泵溫度監控系統，包括了NTC熱敏電阻、8選1模擬開關、微處理器、存儲器和PC終端。其中，所用到的熱敏電阻包括設于溫度敏感部件測溫點附近的貼片式NTC熱敏電阻和設于溫度敏感部件表面的環氧包封NTC熱敏電阻。與貼片式NTC熱敏電阻連接的溫度敏感部件包括聲音驅動芯片、微處理器、電機驅動芯片，與環氧包封NTC熱敏電阻連接的溫度敏感部件包括電源模塊、供電電池、電機。

這種注射泵溫度監控系統，將貼片式NTC熱敏電阻直接安裝在電路板上相應測溫點附近，如聲音驅動芯片、電機驅動芯片、微處理器等；而環氧包封NTC熱敏電阻則通過導熱絕緣膠，被貼裝在測溫部件表面，如電源模塊、供電電池、電機等。隨著環境溫度以及注射泵本身工作溫度的變化，各個溫度敏感部件表面的實際工作溫度會發生變化，對應的NTC熱敏電阻的阻值會發生相應變化。數據采集電路將溫度變化量轉換成電壓變化量，系統的微處理器通過相關片選指令依次選通8選1模擬開關各路，按順序的讀取各個測溫點的電壓值，進行AD轉換后將數據存儲到外部存儲器中。完成測量后，通過注射泵內的有線通訊接口或者無線WIFI模塊，將測量時所采集到的數據存入到PC終端應用程序的數據庫中，通過應用程序?qū)Σ杉降臄?shù)據進行分析處理并可同時得到數據處理結果以及溫度采集曲線圖，從而實現了一個對注射泵內部各溫度敏感器件的溫度監控系統。
