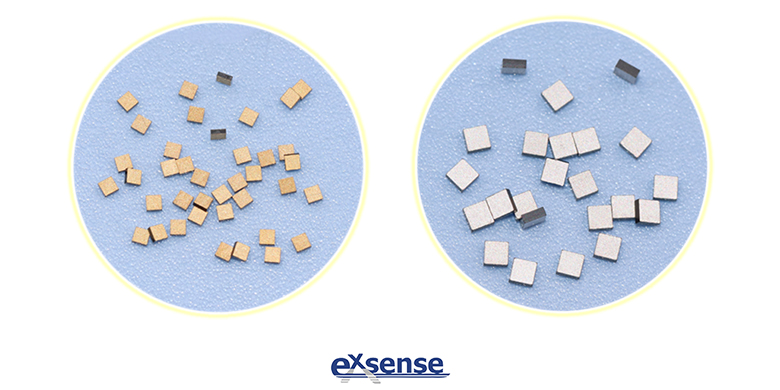

廣東愛晟電子科技有限公司生產的NTC芯片，具有高可靠、高靈敏、高精度（可達±0.5%）的特點，被廣泛應用于邦定、焊接、溫度傳感器、醫療設備等。隨著電子技術的發展，電子元器件將會向著高性能、微型化、片式化的方向發展。NTC芯片作為核心部件，以不同的封裝形式構成了各種NTC熱敏電阻和溫度傳感器，被廣泛應用于各種溫度監測、溫度控制、溫度補償電路中，其在電路中起到將溫度的變量轉化成所需的電子信號的核心作用。

目前，大多數NTC熱敏電阻的制作方法都是先進行NTC芯片的制備，然后再焊接引線并封裝，封裝完成后再進行性能參數的測試。但通過現有方法制作的熱敏電阻，存在以下不足：

一、易焊接不良：用兩引線夾住NTC芯片放入錫爐里浸錫時，因錫爐溫度、浸錫時間以及錫質量的差異，容易造成NTC芯片部位連錫，從而形成短路，導致性能不良；

二、易封裝不良：封裝是在包封槽里把焊接引線后的NTC芯片沾上環氧樹脂，再以一定的固化條件進行固化。如焊接時芯片歪斜，或者環氧樹脂粘稠度不同，容易造成包封后的產品頭部大小不均勻。

為了解決上述問題，愛晟電子為大家介紹一種NTC芯片的邦定方法，采用自動化設備，使制作過程更加標準化。操作便捷，降低因人為因素造成產品不良的機率。該方法的具體操作流程如下：

一、準備工作

（1）檢驗：檢查NTC芯片表面是否有機械損傷，電極圖案是否完整；測量NTC芯片尺寸及電極大小是否符合工藝要求。

（2）清洗：采用超聲波清洗LED支架，并烘干。

（3）擴片：由于NTC芯片在劃片后依然排列緊密，間距很小（約0.1mm），不利于后面工序的操作。采用擴片機對黏結的NTC芯片的膜進行擴張，使NTC芯片的間距拉伸到約0.6mm。也可以采用手工擴張，但很容易造成芯片掉落。

二、固晶

（1）點膠：采用自動點膠機在LED支架的相應位置點上銀膠。

（2）裝架：采用自動裝架機將NTC芯片吸起移動位置，再安置在點膠的支架位置上。

（3）燒結：以一定的燒結條件，使銀膠固化，固定NTC芯片。

三、邦定

邦定的目的是將電極引到NTC芯片上，完成產品內、外引線的連接工作。采用鋁絲焊機或者金線焊機，在熱壓的基礎上增加超聲波能量來實現芯片和引線框架之間連接的過程。

NTC芯片的邦定工藝有金絲球焊和鋁絲壓焊兩種。鋁絲壓焊是先在LED產品的芯片電極上壓上第一點，再將鋁絲拉到相應的支架上方，壓上第二點后扯斷鋁絲。金絲球焊的過程則是在壓第一點前先燒個球，其余過程類似。

四、封裝

熱敏電阻封裝主要有點膠、灌封、模壓三種：

（1）點膠：用環氧樹脂將芯片和焊線保護起來。點膠封裝對操作水平要求很高，主要難點是對點膠量的控制，外形尺寸也很難保持一致性，因此不建議采用點膠封裝。

（2）灌封：灌封的過程是先在熱敏電阻成型模腔內注入液態環氧樹脂，然后插入邦定好NTC芯片的支架，放入烘箱讓環氧樹脂固化后，將熱敏電阻從模腔中脫出即成型。

（3）模壓：將邦定好NTC芯片的支架放入模具中，將上下兩副模具用液壓機合模并抽真空，將固態環氧樹脂放入注膠道的入口加熱用液壓頂桿壓入模具膠道中，環氧樹脂順著膠道進入各個熱敏電阻成型槽中并固化。

五、固化

以一定的固化條件，使環氧樹脂充分固化，提高環氧樹脂與支架的粘接強度，使其更好地保護NTC芯片。

六、切筋

由于采用LED支架邦定的熱敏電阻在生產中是連在一起的（不是單個），采用切筋切斷LED支架的連筋，以便測試單個熱敏電阻的性能。

七、測試

測試熱敏電阻的性能參數，檢驗外形尺寸，同時根據客戶要求對熱敏電阻進行分選。
