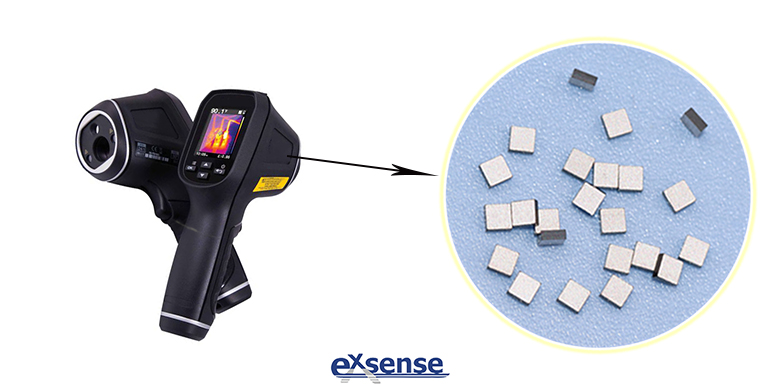

廣東愛晟電子科技有限公司生產、研發的NTC芯片,因其高精度(可達±0.5%、±1%、±3%)、高可靠、高靈敏、體積小、響應速度快等特點,被廣泛應用于紅外熱成像測溫儀、安防產品、智能電子設備等。
由于一場突如其來的新型冠狀病毒肺炎,額溫槍(紅外線測溫儀)成為了千金難求的產品之一。然而,在人流密集的公共區域,如汽車客運站、醫院、辦公大樓、機場等,額溫槍需要人工一對一地近距離檢測,而且不能即時獲取測溫結果,不利于疫情防控,其作用便顯得微不足道。因此,紅外熱成像測溫儀便成為了這場疫情中的重要設備。作為紅外熱成像測溫儀的核心元器件——NTC芯片,能夠精準感知溫度、快速獲取數據、探測溫度差異,有效地識別出體溫異常的發熱群眾,讓可怕的新冠病毒無所遁形。
紅外熱成像測溫儀中的NTC芯片,其具體的制備方法是:熱敏材料制備——壓錠成型——燒結——切片——清洗烘干——印刷電極——劃粒——測試。具體的制備操作如下:
一、熱敏基片的制備
將各種金屬氧化物(錳、鈷、鐵、鎳、銅、鋅等)按照相應比例配制成混合物料;用球磨機將混合物料混合均勻;在預燒后將其打粉成100~300目;將預燒后的物料加水球磨,將物料球磨細化均勻,使得物料顆粒為約2μm;將球磨好的物料倒入模具中,初步手壓成型后,在超高壓下繼續成型,得到錠子;將錠子加入預先鋪好氧化鋁砂的氧化鋁缽內,然后用氧化鋁砂填埋錠子后進行燒結,燒結過程中的溫度為:20小時從室溫升到1150℃,然后在1150℃下燒結40小時后,自然降溫,得到燒結好的錠子;將錠子固定于內圓切割機專用夾具上,調整參數進行切割,然后用純水超聲清洗干凈后烘干,得到熱敏基片。
二、印刷電極
在熱敏基片的兩端均勻印刷上端電極漿料,再利用電阻爐使端電極漿料與熱敏基片緊密燒滲。
三、劃粒
對覆有端電極漿料的熱敏基片進行劃粒。根據實際需求,設定工藝參數,使用劃片機進行劃切,得到紅外熱成像測溫儀用的高精度高可靠NTC芯片。
紅外熱成像測溫儀,用NTC芯片去感知每一位群眾的溫度,幫助醫護人員筑起防疫抗疫工作的第一道防線,為這場疫情防控的阻擊戰助力。
