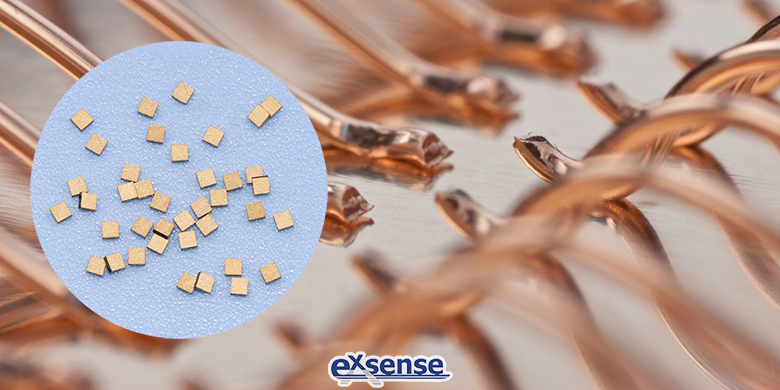

廣東愛晟電子科技有限公司生產的高精度NTC熱敏芯片（精度可達±0.5%、±1%、±2%、±3%），因其電阻值隨溫度變化而變化的特點，通常以邦定的形式應用于IGBT模塊、光通訊模塊、紅外熱電堆、熱敏打印頭等。

在芯片邦定技術中，銅線邦定代替鋁線邦定已成為半導體產業發展史的重要里程碑之一，而且在半導體技術發展過程中立下了汗馬功勞。然而，在功率半導體領域里，銅線邦定并沒有被大量引入和應用，其市場份額不足1%，至今仍面臨很多工藝問題。

使用銅線邦定的一個必要條件是NTC熱敏芯片的表面金屬化同樣需要進行調整。因為對于功率半導體而言，熱敏芯片表面金屬化一般采用鋁，而鋁材質偏軟，銅偏硬，二者是無法實現直接鍵合的。那么是否可以改成強度更高的金屬層呢？實驗發現銅是非常合適的金屬，而且非常適合銅線或者銅帶在其表面進行互聯。另外，功率半導體一般采用直徑更大的邦定線，這就要求表面銅金屬化需要一定的厚度，也就是所謂的厚銅工藝。然而，(厚)銅表面金屬化工藝目前存在以下問題：

一、表面銅金屬化普遍采用的是電鍍(ECD)法。銅作為一種擴散金屬，具有較高的溶解度和擴散系數，可以在較低的溫度下快速擴散，并且能擴散到二氧化硅層，進而進入硅中并在其中引入深陷阱能級，導致少數載流子壽命的減少和結點漏電流的增加，引致器件性能、可靠性降低甚至失效；

二、在生產過程中，銅在空氣和低溫環境下（＜200℃）比較容易氧化，而且不能像鋅和鎳一樣形成致密保護層來阻止進一步氧化和腐蝕；

三、銅對氧化硅等介質材料的附著性較差，極易剝離脫落。然而，功率半導體需要的邦定線比較粗，也就要求表面金屬化需要一定的厚度以保證邦定過程中能承受更大的壓力和功率，厚銅工藝反而會導致更加嚴重的剝離問題。

四、生產設備昂貴，想積淀一定厚度的銅原子層很困難，成本非常高。

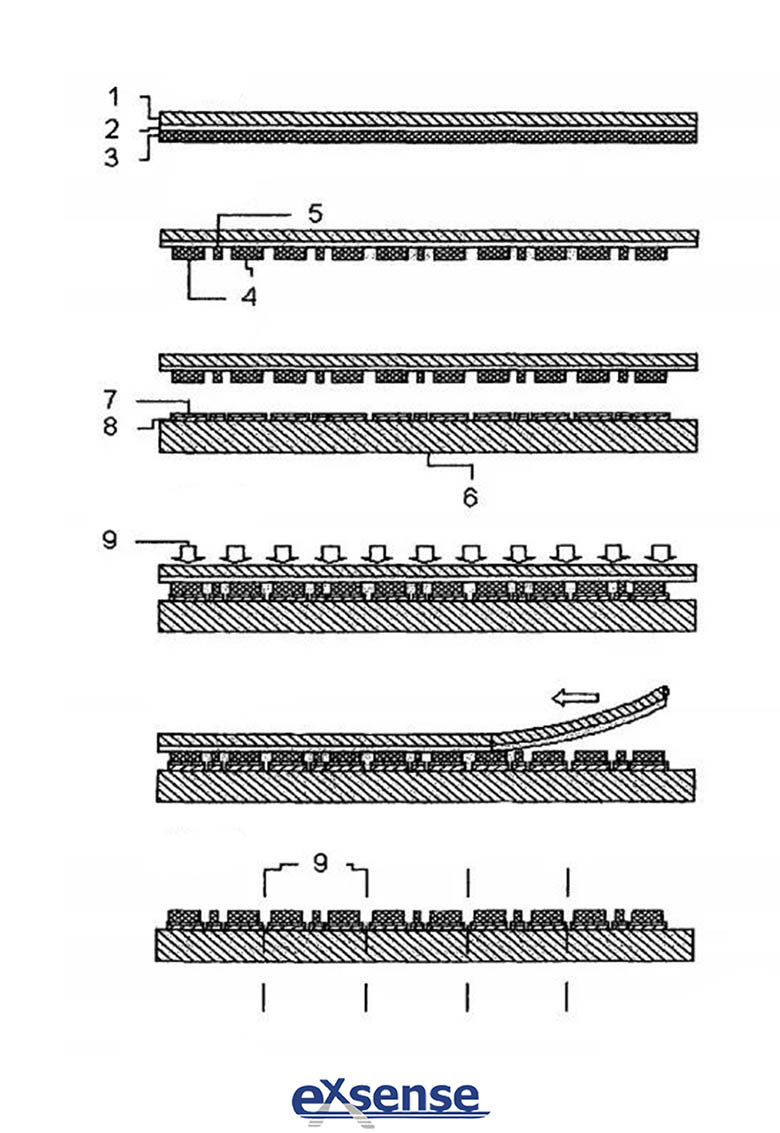

對于銅線邦定工藝來講，困難和問題不在邦定線本身，而在于熱敏芯片表面需要通用使用銅才能實現銅邦定線的工藝。Danfoss BondBuffer（DBB），字面理解就是邦定緩沖層，而銅邦定線就是打在這個Buffer層上，意味著熱敏芯片表面并沒有采用銅金屬化工藝，從而去避免上述各種問題。對于該技術，Danfoss基本上包含了這種工藝的典型加工工藝：直接在晶圓上貼附Buffer銅層以及燒結材料；將帶著Buffer銅層但是并未燒結的芯片放置到DBC上；然后上下一起一次燒結成型的這樣一個完整過程，如下圖所示：

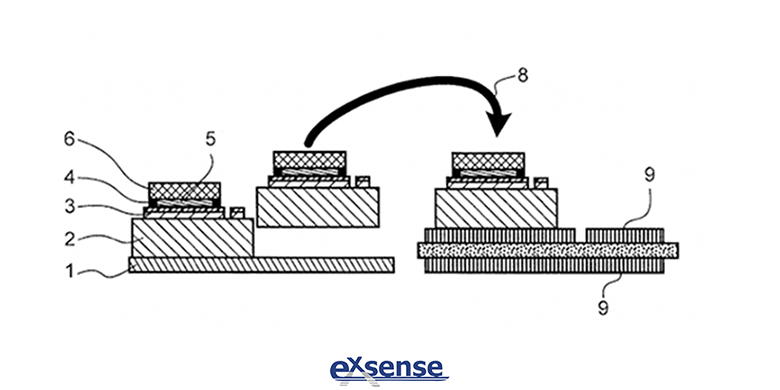

首先，一個整體的Buffer銅層（3），固定在一個支架（1）上；根據芯片在晶圓上的分布和外形將Buffer銅層做出跟芯片對應的外形，芯片（6）表面預涂燒結銀復合層（7）；然后將Buffer層放置在晶圓上壓緊，撤去支架。在晶圓上處理完成后，需要把芯片從晶圓上取下來放置到DBC上，如下圖完成芯片（2）在DBC上的集成，然后再進行整體的燒結工藝。同時，芯片表面就具有了相當厚的銅金屬化層，然后進行銅線邦定的連接工藝。

對于功率半導體模塊而言，引入銅線邦定的最大的意義在于提高可靠性以及實際工作溫度。除此之外，還有以下幾點對可靠性以及性能的提升：

一、功率循環能力增強；

二、降低內部阻抗；

三、減小熱阻；

四、改善焊層老化以及空洞問題；

五、改善熱敏芯片表面電流分布；

六、改善熱敏芯片表面溫度分布。

其中，阻抗降低得益于銅材料具有更低的電阻率；熱阻的降低得益于NTC熱敏芯片背面連接采用的燒結工藝；同樣地，焊層老化以及空洞問題也都是得益于燒結工藝的導入。

參考數據：

微信公眾號 IGBT應用之家 《IGBT應用之家》
