光模塊與光芯片
發布者 : admin 發布時間 : 2021/02/18 09:02:02


光模塊通常由光發射組件(含激光器)、光接收組件(含光探測器)、驅動電路和光、電接口等組成,其用于實現電-光和光-電信號的轉換。在發送端,一定速率的電信號經驅動芯片處理后驅動激光器發射出相應速率的調制光信號,通過光功率自動控制電路,輸出功率穩定的光信號。在接收端,一定速率的光信號輸入模塊后由光探測器轉換為電信號,經前置放大器后輸出相應速率的電信號。


其中,光、電芯片在各項器件中最為重要,而光芯片成本占比最高。10G低速率光模塊中,光芯片成本占比約30%,而大于25G的高速率光模塊而言,光芯片成本占比在50%以上,400G更是達到60%以上。光、電芯片是光模塊的核心器件,光芯片的傳輸速率決定光模塊的傳輸速率,而電芯片負責光模塊中信號的放大與處理。光模塊使用的光、電芯片技術門檻極高,目前光電芯片的主流廠商仍主要集中在美國,光芯片廠商相對集中,電芯片廠商雖然較多,但每個細分領域集中度同樣較高。而中國在芯片領域仍受制于人,制約光模塊行業發展。


光芯片的傳輸速率直接決定光模塊的傳輸速率,100Gb/s光模塊可由4個25Gb/s光芯片集成,因此光芯片自身的傳輸速率越高,集成的光模塊的傳輸速率越高。中國光芯片行業仍處于起步階段,在高速芯片(25Gb/s及以上)領域的研發進程落后發達國家三年左右。當前,中國企業已大規模量產10Gb/s及以下的光芯片,并量產部分25Gb/s系列芯片。在25Gb/s以上的光芯片,中國企業大多仍在研發階段,因此多數光模塊企業仍需進口國際先進企業生產的光芯片


光芯片的工藝流程較為復雜,包括芯片設計、基板制造、磊晶成長、晶粒制造四個環節。中國光芯片企業均為Fabless廠商,僅負責光芯片的設計,基板制造、磊晶成長、晶圓制造等工藝需外包至其它廠商,光芯片產業化不夠完整,缺失核心技術與設備是限制光芯片行業發展的重要因素。


而電芯片國產化進程遠遠低于光芯片,25Gb/s系列的電芯片基本依賴進口。未來,電芯片國產化的目標分別為激光器驅動器/TIA、DSP。

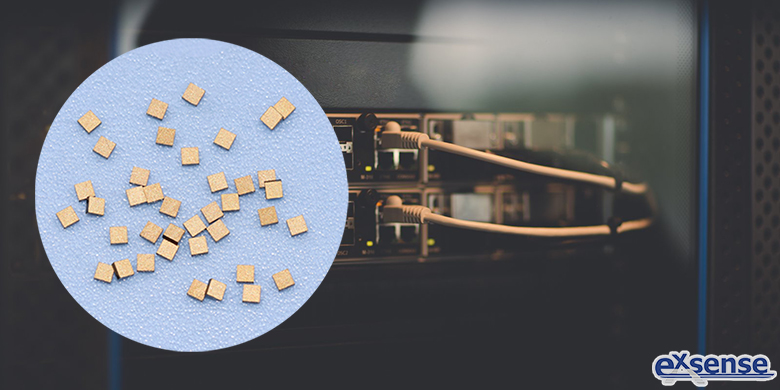

廣東愛晟電子科技有限公司專業從事光模塊熱敏芯片的研發、生產已經14年了,愛晟電子致力于為光模塊客戶提供優質的NTC熱敏芯片保障光模塊工作溫度的穩定性。






參考數據:


格菲資本《什么是光模塊?行業分析及行業重點公司剖析》
