廣東愛晟電子科技有限公司生產的NTC熱敏電阻具有靈敏度高、溫度特性波動小、對溫度變化響應速度快等優點,其被廣泛應用于家電、醫療儀器、汽車測溫、火災報警等領域?,F(xiàn)有技術中,通常采用兩種或兩種以上錳、銅、硅、鈷、鐵、鎳、鋅等金屬氧化物作為NTC熱敏電阻材料。在反復通過電流的情況下,現有技術制得的NTC熱敏電阻容易被電流擊穿或產生老化漂移,從而降低其使用壽命。

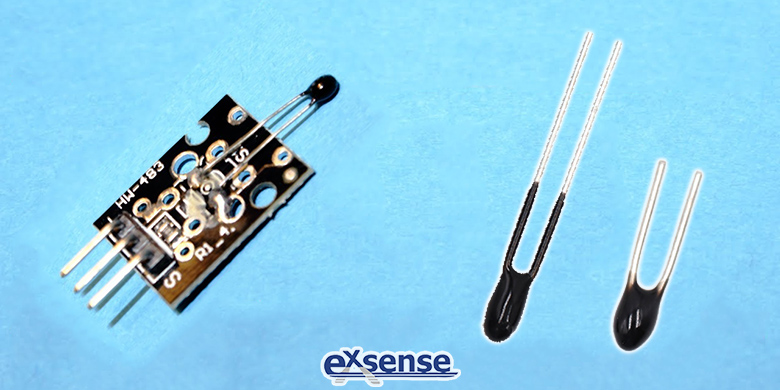

為了解決上述技術問題,愛晟電子為大家介紹一款NTC熱敏電阻,其電阻漂移率低、耐電流沖擊效果好、使用壽命長。其具體制備方法如下:
一、按配料比例將NTC熱敏電阻材料混合并倒入球磨機內球磨40小時,然后對球磨后的材料進行燒結,燒結溫度為125℃,燒結時間為12小時,從而制得干燥的球磨原料;
二、稱取600g干燥的球磨原料,加入24g苯二甲酸正丁酯以及9g白乳膠,混合均勻,得到熱敏電阻漿料;
三、通過第一次沖壓、第一次晾干、第二次沖壓、第二次晾干、第三次沖壓、燒結、第四次沖壓的工序?qū)?a href="http://www.iaemcme.com/products/" target="_blank">熱敏電阻漿料壓制成薄片,并對薄片進行燒結,然后對燒結后的薄片進行兩面打磨,得到坯片。
四、將坯片劃切成正方形并放入烘箱于60℃烘干10min;
五、對坯片進行燒結,在PID控制器的控制下于60℃燒結12小時,冷卻到常溫后進行二次燒結,利用PID控制器控溫,分別于60℃下燒結1小時、70℃下燒結1小時、80℃下燒結1小時、90℃下燒結1小時、100℃下燒結1小時、110℃下燒結1小時、126℃下燒結6小時;
六、用打磨機對燒結后的坯片進行兩面打磨,得到表面光滑的坯片;
七、將坯片排列在耐火盒并進行燒結,燒結溫度為1290℃;
八、在坯片的兩面涂覆稀釋的銀漿,其中,銀漿與銀漿稀釋劑的重量比為100:5。
九、將涂覆有銀漿的坯片在125℃下燒結10-15min直至干燥后裝入耐火盒,利用PID控制器于650℃進行燒結。
十、按阻值要求將該芯片劃切成小塊,得到NTC芯片,并焊接引線,包封環氧樹脂,得到電阻漂移率低的NTC熱敏電阻。
參考數據:
CN105152644A《一種NTC熱敏電阻芯片材料、芯片、電阻、傳感器及制備方法》
