IGBT的過流一般是指由于某種原因引起的負載過載（例如電機堵轉），也有可能是由于軟件控制問題導致的電流發散、振蕩導致。而短路一般是指橋臂直通，或母線電壓經過IGBT的無負載回路。過流和短路的保護方法也有所不同，過流保護通常會采用輸出電流傳感器作為檢測元件，在控制板上通過硬件或軟件方式實施保護，而短路保護只能通過硬件進行檢測，一般會集成到IGBT驅動電路上，通過檢測IGBT的退飽和行為來實施保護。下面，愛晟電子以工業電機驅動逆變器為例，為大家介紹常見的短路故障：

一、橋臂直通

一個橋臂的兩個IGBT同時開通便會導致橋臂直通，這種情況可能是因?yàn)樵馐芰穗姶鸥蓴_或控制器故障，也有可能是因?yàn)闃虮壑械囊粋€IGBT故障，而正常的IGBT保持開關動作。

二、相間短路

可能是因?yàn)樾阅芟陆?、溫度過高或過壓事件導致電機繞組之間發生絕緣擊穿所引起，也有可能由于傳輸電纜絕緣損壞。

三、相對地短路

同樣可能是因?yàn)樾阅芟陆怠囟冗^高或過壓事件導致電機繞組和電機外殼之間發生絕緣擊穿所致，也有可能由于傳輸電纜破損接地。

以上三種故障均可被稱為短路故障，但短路回路阻抗不同。如果逆變器輸出電纜較長且在電纜的末端發生短路，那短路阻抗相對很大，這種短路和過流可能沒有太大區別，也可以通過輸出電流傳感器進行短路保護。需要說明的是，IGBT發生橋臂直通短路故障的幾率相對較小。因此，在某些低成本應用中，IGBT驅動電路并沒有集成短路保護，只有過流保護。這時如果負載側發生短路，器件是否能夠被保住，主要取決于短路回路阻抗的大小以及電流傳感器的響應速度。

通過上面分析，大家應該知道過流和短路的區別了。下面，就從IGBT視角分析幾種常見的短路故障類型：

一、IGBT開通瞬態發生的短路行為

IGBT開通（門極電壓由負壓轉為正壓的過程中）導致的短路故障，也就是IGBT在開通之前，系統沒有發生短路故障。

二、IGBT通態過程發生的短路行為

IGBT在導通過程中（門極保持正壓開通），且正向?qū)娏鲿r，由于外部原因?qū)е碌钠骷娏魍蝗辉龃笮袨椤?/span>

三、IGBT通態過程發生的短路行為

IGBT在導通過程中（門極保持正壓開通），且內部續流二極管正向?qū)娏鲿r，由于外部原因?qū)е碌钠骷娏魍蝗辉龃笮袨椤?/span>

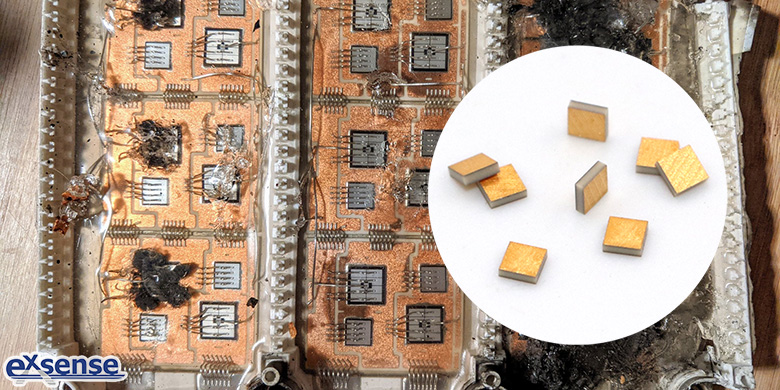

廣東愛晟電子科技有限公司生產的IGBT用NTC熱敏芯片，其電阻值隨溫度升高而降低。利用這一特點，NTC熱敏芯片能在IGBT模塊中起到溫度監測和溫度控制的作用。





參考數據：

耿博士電力電子技術《IGBT應用中有哪些短路類型？》
