利用汽車用NTC熱敏電阻,可在汽車發動機缸體中監測發動機冷卻液的溫度以及給電子控制單元(ECU,Electronic Control Unit)處理信號,是汽車發動機中不可缺少的元器件。在汽車發動機運作過程中,不僅要保證溫度測量響應速度快、溫度判斷精準,還要準確地將實時溫度提供給電子控制單元。為此,愛晟電子的VT系列——汽車用NTC熱敏電阻應運而生,其結構簡單、響應速度快、靈敏度高,能有效地在汽車發動機運行過程中起到實時溫度監測的作用。
為了使NTC熱敏電阻發揮其最大的溫度監測作用,通常會將熱敏電阻封裝成傳感器,其包括有金屬殼體、熱傳導填充物、NTC熱敏電阻以及插接件。金屬殼體設有密封的內腔,內腔里封裝有熱傳導填充物;熱傳導填充物內嵌有NTC熱敏電阻;金屬殼體上端設置有輸出信號的插接件,插接件下端穿入內腔,插接件下端與NTC熱敏電阻通過導線電連接,導線外設有絕緣層。金屬殼體為一體成型,具有較好的密封性,且殼體內壁為絕緣層,可防止漏電。而熱傳導填充物為固體狀的熱傳導介質,用于將外界的水溫傳遞給NTC熱敏電阻,且可以固定NTC熱敏電阻,使其具有較好的溫度測量環境,提高測量準確度。
利用汽車用NTC熱敏電阻測量汽車水溫,能給電子控制單元提供了有效的信息與判斷數據,且其結構簡單,生產效率高。熱敏電阻中使用的NTC熱敏電阻芯片,此芯片為溫度敏感元件,當溫度降低時其電阻值增大,反之電阻值減小。熱敏芯片輸出為模擬信號,其測量汽車水溫輸出溫度,該熱敏芯片可以通過直流12V電壓,功耗小,溫度輸出沒有漂移,精度高,溫度響應快。

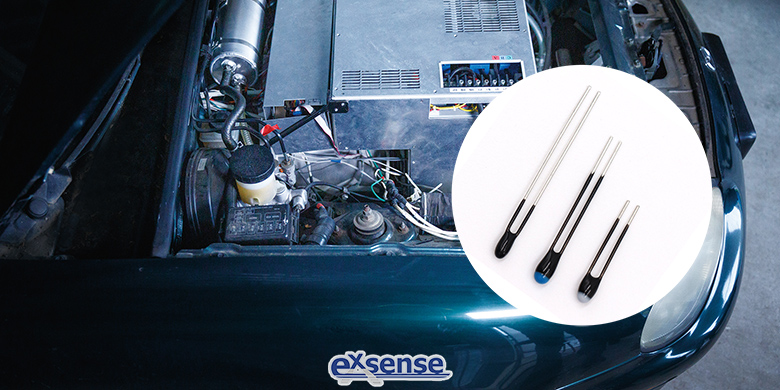

廣東愛晟電子科技有限公司生產的VT系列——汽車用NTC熱敏電阻,因其高精度、良好耐熱循環能力、高穩定性,被廣泛應用于汽車、摩托車、輪船中,作為溫度監測以及溫度控制元器件。
參考數據:
CN204479204U《一種汽車用熱敏電子式水溫傳感器》
