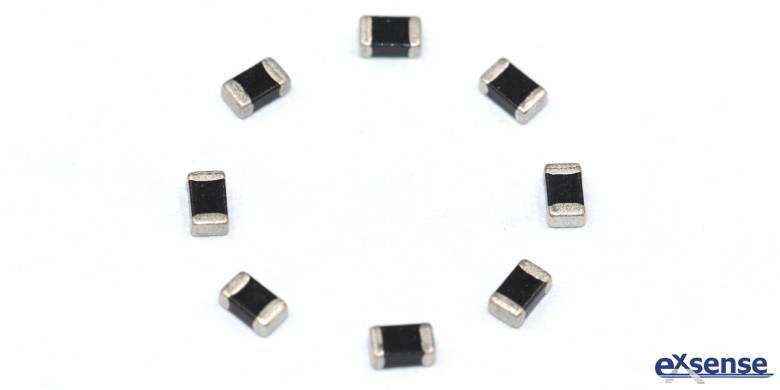

廣東愛晟電子科技有限公司生產的SMD片式NTC熱敏電阻，具有體積小、高可靠陶瓷結構、快速反應、良好耐熱循環等特點，被廣泛應用于鋰電池、混合設計多功能模塊、IT設備等。因SMD片式NTC熱敏電阻適用于無引線高密度表面貼裝，其在以下產品中起到溫度監測及過熱保護的作用：

一、智能手機、平板電腦的溫度監測

在智能手機或平板電腦中，會使用多個SMD熱敏電阻用于溫度監測，其基本電路是與NTC熱敏電阻以及固定電阻進行串聯的分壓電路。CPU及功率模塊等安裝在發熱部位附近的NTC熱敏電阻的電阻值會隨溫度上升而下降，因此分壓電路的輸出電壓會發生變化，該變化輸送至微控制器后將會保護電路元件免受過熱造成的影響。

二、移動設備電池充電時的溫度監測

智能手機等移動設備的電池組中(鋰離子電池)除了+端子與-端子之外，還有溫度監測用端子，其內部搭載有SMD熱敏電阻。在電池溫度上升時，NTC熱敏電阻溫度也會隨之上升，電阻值會下降，當超過上限充電溫度時，充電控制IC便會停止充電。電池組內的保護IC會測量電池電壓，從而防止過充電或過放電。在快速充電等要求充電控制更為精準的情況時，就需要NTC熱敏電阻與充電控制IC進行連接，用于測量環境溫度。

三、熱敏打印機的溫度監測

熱敏打印機的磁頭溫度與打印濃度呈相關關系，溫度越高，濃度則越高，溫度越低，濃度則越低。其根據監測的熱敏磁頭溫度，通過改變輸送至熱敏磁頭脈沖電流，并控制電壓，從而使其保持一定的打印濃度。使用SMD熱敏電阻進行溫度監測，能有效地保證熱敏打印機的正常運作。

四、半導體器件的過熱保護

半導體器件在工作過程中需要SMD熱敏電阻進行過熱保護，以避免過高溫度對其產生影響。NTC熱敏電阻配置于功率模塊內部基板上，以便于對安裝有模塊的散熱板溫度進行溫度監測。NTC熱敏電阻被連接在控制器的比較器上，當NTC熱敏電阻的電阻值低于設置值時，控制器會減少所有半導體器件的電力，從而降低內部溫度。

尤其在功率模塊中使用寬帶隙半導體（GaN或SiC）時，其工作溫度比標準硅更高，因此會出現需要變更構件的貼裝方法。在標準硅的情況下，可采用焊錫及粘合劑。若需要在更高的溫度下工作，在燒結過程中需要將構件安裝至DCB上（直接鍵合銅），或?yàn)榱诉M(jìn)行相互連接的貼裝工作而需要使用金、銀或鋁絲進行鍵合連接。當達到接合部溫度時需要關閉IGBT，避免因過高的高溫導致其受損，需要安裝SMD片式NTC熱敏電阻進行過熱保護。





參考數據：

電子元件技術圈《過熱保護器件使用方法：貼片NTC熱敏電阻的應用應用示例分享》
