NTC熱敏芯片的電阻值隨溫度升高而降低,因此采用熱敏芯片制成的各種電子元器件被廣泛應用于光通訊、家用電器、新能源汽車、消費電子以及工業生產等。隨著熱敏電阻的片式化、微型化發展趨勢,NTC熱敏芯片發展迅猛。目前,NTC熱敏芯片的發展速度已遠遠超過了傳統的NTC熱敏電阻。因而,各大廠商對于熱敏芯片的性能要求也越來越高,制備一款高性能的NTC熱敏芯片成為了每個制造商的目標。
愛晟電子為大家介紹一款高性能NTC熱敏芯片,其制備過程簡單,工藝要求不復雜,通過該制備方法制得的熱敏芯片性能良好、精度高、體積小。具體制備步驟如下:
一、以分析純?yōu)樵?,采用固相反?yīng)合成法制備Mn-Ni-O二元、Mn-Co-Ni-O三元以及Mn-Co-Ni-O四元系NTC粉體;
二、按比例稱取原料,采用無水乙醇作為分散劑,球磨兩小時后烘干,研磨并過篩;
三、在冷等靜壓機中進行冷等靜壓,工藝要求為280MPa,保壓8min;
四、將等靜壓后的陶瓷坯體進行排膠,工藝要求為550℃中保溫80min;
五、將排膠后的陶瓷坯體放入燒結爐中進行燒結,工藝要求為1000℃中保溫150min;
六、將燒結后的陶瓷胚體進行切片,并采用絲網印刷法印刷金屬電極;
七、把陶瓷基片放入高溫?zé)Y(jié)爐中進行高溫?zé)凉B,工藝要求為550℃中保溫30min;
八、劃切陶瓷基片得到NTC熱敏芯片,試驗、檢測后進行包裝、入庫。

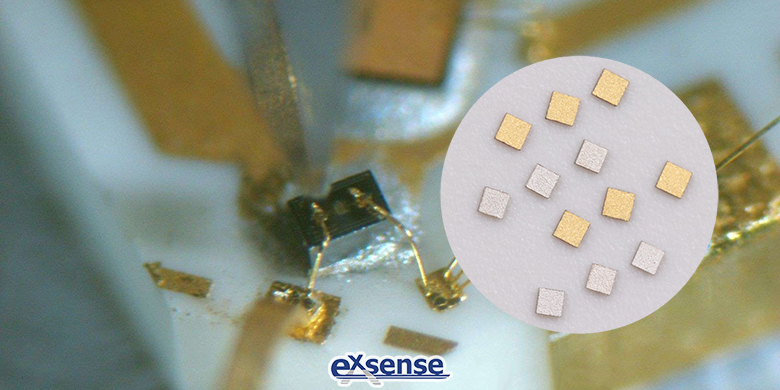

廣東愛晟電子科技有限公司生產的高精度NTC熱敏芯片,其性能良好、反應快速、體積小,能在溫度范圍-40~200℃的環境下進行溫度監測以及溫度控制。
參考數據:
CN106977180A《塊體NTC熱敏電阻的制備方法》
