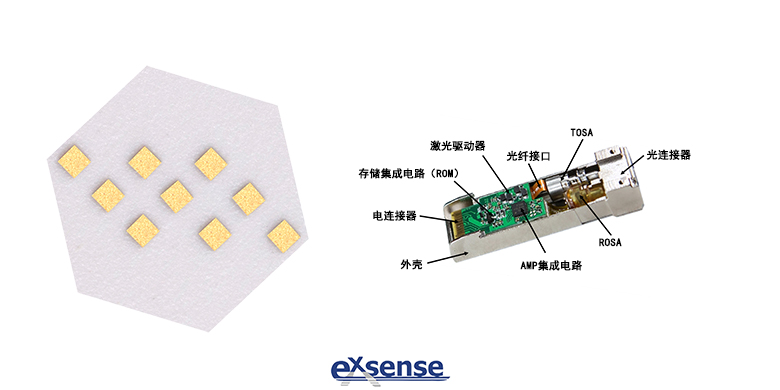

廣東愛晟電子科技有限公司生產的光模塊NTC熱敏芯片，采用先進的半導體制程，結合自主研發的NTC熱敏電阻材料及加工工藝，確保了其連續生產的高穩定、高可靠。愛晟電子銷售的光模塊NTC熱敏芯片在光模塊中起到溫度監測和溫度控制的作用，能有效地保證其正常工作。

光模塊作為中長距離光通訊的核心之一，在其中起到光電轉換的作用。今天，愛晟電子就給大家介紹下光模塊中的主要器件——TOSA及ROSA。

TOSA

TOSA是光發射器模塊的主要組件，主要是完成電信號轉換光信號的操作。TOSA可以按適配器類型分為SC TOSA、LC TOSA、FC TOSA、ST TOSA。TOSA包含的組件有光隔離器、監視光電二極管、LD驅動電路、NTC熱敏芯片、熱電制冷器、自動溫度控制電路（Automatic Temperature Control，ATC）以及自動功率控制電路（Automatic Power Control，APT）。

其中，光源（半導體發光二極管或激光二極管）為核心，LD芯片、監控光電二極管和其他組件封裝在緊湊的結構（TO同軸封裝或蝶形封裝）中然后構成TOSA。

在TOSA中，LD激光二極管目前是光模塊最常用的半導體發射器件，它有兩個主要的參數，閾值電流（Ith）和斜率效率（S）。為了使LD快速工作，必須向LD提供略大于閾值電流的DC偏置電流IBIAS，也就是在正向電流超過閾值電流時才發射激光。

ROSA

ROSA是光接收組件，在高數據速率光模塊中，通常將PIN或ADP光電二極管和TIA組裝在密封的金屬外殼，構成ROSA光接收組件。

ROSA的主要器件光電探測器，主要作用是通過光電效應將光學信號轉換成電子信號。光通訊中常見的光電檢測器是PIN光電二極管和雪崩光電二極管（Avalanche Photon Diode，APD），APD是一種高靈敏度光電探測器，它使用雪崩倍增效應使光電流增加一倍，相比PIN光電二極管，APD接收機靈敏度可以提高6~10dB。





參考數據：

今日光電《【光電通信】關于光模塊中的TOSA、ROSA器件解析》
