作為一種復合性的功率半導體，IGBT模塊因其低功耗、高開關頻率和較大電流容量，在大功率變換器中正得到越來越廣泛的應用，對于其驅動電路的要求也越來越高，主要的技術發展方向體現在以下幾方面：

一、更高的集成度

目前大功率IGBT驅動模塊的體積還比較大，為了增加隔離電壓的耐量，通常都會采用變壓器來實現隔離，變壓器的體積和重量相對比較大，而且比較難于實現集成化。因此，未來的驅動器會采用體積更小、更容易集成化的隔離器件，如應用壓電式變壓器或者先進的磁集成技術來減小隔離元件的體積和重量，增加集成度?？梢灶A(yù)見的是未來大功率IGBT必將和其驅動電路集成在同一個模塊內部，用戶只需要將控制信號直接引入功率模塊就可以實現對IGBT的控制。

二、更高的隔離電壓

驅動器都是采用光耦和變壓器來實現隔離，光耦的優點是體積小，但存在隔離電壓比較低、容易老化和延遲較大等不足。變壓器隔離的隔離電壓較高，延遲較小，但體積較大。因此，在需要高壓隔離的場合還多數采用變壓器來實現隔離，當前，因IGBT的最高電壓等級已經達到6500V，為了適應更高電壓應用場合，必須采用隔離電壓更高的驅動器。

三、更高的開關頻率

為了適應在感應加熱電源等方面的應用，IGBT的開關頻率不斷增加，隨著制造技術的發展，IGBT最高的開關頻率已經可以達到100Khz以上，已經可以部分替代功率mos管。對于驅動器來講，意味著必須提供更大的驅動功率，而且還要驅動器具有更短的驅動脈沖延遲時間和上升、下降時間，提供更大的瞬時最大驅動電流等。

四、更大的驅動功率

IGBT模塊的容量在不斷增加，單個模塊的電流容量已經可以達到3600A，有時為了增加容量，通常采用并聯的方式工作，對驅動器的驅動功率也提出了更高的要求。驅動器的最大輸出電流必須相應地增加，特別是在多個模塊并聯應用時，驅動器平均輸出功率要求達到5W~10W，瞬時最大輸出電流要求達到30A以上。

五、更完備的功能

現在廣泛應用的門極驅動技術無法實現對IGBT開關過程中引起的di/dt、dv/dt的控制，從而控制變換電路的電磁干擾（EMI，Electro-Magnetic Interference）。有源門極驅動技術可以有效地控制IGBT開關造成的較高的di/dt、dv/dt，相應地可以使IGBT工作在更加安全的工作區，減小其開關過程中產生的電磁干擾，相應地減小IGBT的緩沖吸收電路。

IGBT作為電力電子系統的一種關鍵的電力半導體器件已經持續增長了若干年，由于它使電力電子裝置和設備實現了更高的效率和更高的開關頻率。隨著性能不斷提升，IGBT的應用領域已經擴展到更寬的范圍，不僅在工業中，而且在許多其他功率變換系統中，它已經取代了大功率雙極晶體管（GTR）、功率mos場效應管（mos FET），甚至出現替代門關斷晶閘管（GTO）的現實趨勢。大功率IGBT驅動模塊技術將不斷完善，集成度也將提高，進而減小IGBT功耗和電磁干擾，提高系統的可靠性。

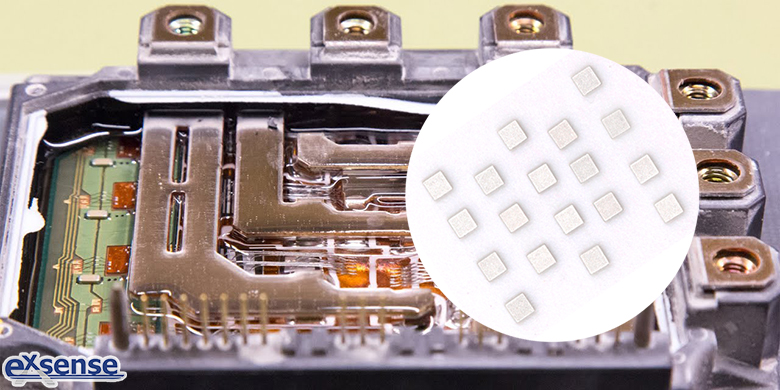

廣東愛晟電子科技有限公司生產的IGBT用NTC芯片，采用先進的半導體制程，結合自主研發加工工藝技術，確保了NTC熱敏芯片連續生產的高穩定、高可靠。





參考資料：

電力電子技術與新能源《大功率IGBT驅動的技術特點及發展趨勢分析》
