IGBT的技術分析
發布者 : admin 發布時間 : 2022/01/13 09:01:11


目前,驅動器的發展趨勢是高度集成化,這樣可以減小驅動器的體積,并且與IGBT模塊更為緊密地結合,使其安裝更方便,減小驅動器與IGBT模塊之間的連接線長度,減小引線電感。為了實現這一目標,目前國外很多知名企業開發的IGBT驅動模塊都采用了自主研發的專用集成電路(ASIC,Application Specific Integrated Circuit)。通過專用集成電路的應用,可以將大部分的控制和保護功能用IC來實現,極大地減小了驅動器的體積和增加了IGBT驅動器的可靠性。

而在IGBT用戶接口方式上,為了適應不同的廠商封裝的IGBT模塊,IGBT驅動器必須具有友好的用戶接口,同時還要具有廣泛的靈活性和合理的經濟成本。目前,市場上常見的驅動模塊主要是采用焊接在PCB板的方式,以更好地來實現與IGBT的連接。

由于驅動模塊(驅動芯)只提供驅動器中最重要的通用功能,因此它在不同的應用中與不同模塊的連接需要依靠接口板來完成。整個模塊—驅動單元包括了一個具有彈簧接口的功率模塊、一個標準版或增強版驅動芯以及連接驅動芯到指定模塊的接口板??梢杂脩艋慕涌诎逵幸粋€突出的優點,就是用戶可以自己調整并決定IGBT的開關特性。例如,通過調整Rgon(Rg+)或Rgoff(Rg-)來改變IGBT開通或關斷的速度;調整死區時間或禁止互鎖功能;調整飽和電壓(Vce,Saturation Voltage)保護點和窗口時間等。與目前市場上的智能功率模塊IPM相比較,接口板使得整個系統變得更加靈活,更易于適應不同的應用。而一旦系統參數被設定后,整個系統可以如同IPM一樣使用方便。

而IGBT的短路或過流保護及門限調節,當前普遍采用的方式是通過檢測飽和電壓的電壓值來實現。當IGBT出現短路或過流時,其工作區將退出飽和區而使飽和電壓升高,通過二極管與IGBT的集電極相連來實現IGBT的欠飽和檢測。飽和電壓升高將相應地使串聯二極管的陽極電位升高,當超過設定的短路門限時保護電路動作,關斷IGBT。由于IGBT在開通初期的集電極電壓比較高,如果此時保護電路工作可能造成誤動作,必須設置一個盲區時間,在此時間內短路保護電路是不工作的。

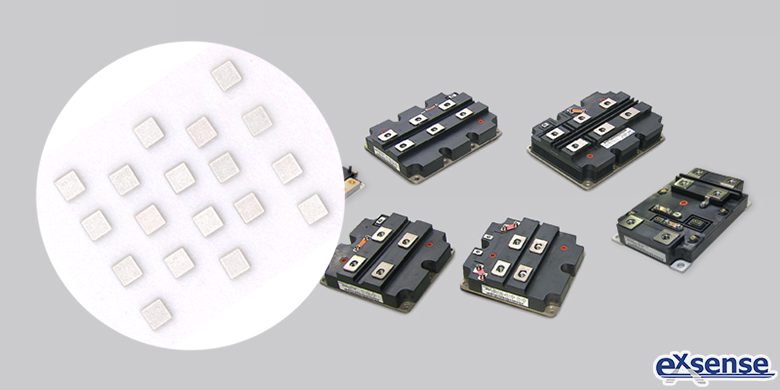

廣東愛晟電子科技有限公司生產的IGBT用NTC熱敏芯片,其電阻值隨溫度升高而降低。利用這一特點,NTC熱敏芯片能在IGBT模塊中起到溫度監測和溫度控制的作用。
