NTC熱敏電阻的電阻值會隨著溫度的升高而降低，許多廠商都會利用這一特點，在家用電器中利用NTC熱敏電阻進行溫度監測、溫度保護和溫度控制。隨著科學技術的發展，空調已經成為大部分家庭的必備家用電器之一，但是在鄉村、學校、醫院或其它公共場合吊扇還是很常見的。目前，市面上的吊扇通常是通過開關來控制其轉速，若遇上人離開吊扇沒關的情況，還會導致吊扇一直轉動，造成了資源的浪費。為了實現吊扇的自動啟動、停止以及根據室溫自動調速，愛晟電子介紹一款自動吊扇，利用NTC熱敏電阻進行溫度監測，從而實現自動開、關以及調節吊扇的轉速，節省資源的同時更人性化。

自動吊扇的控制部分是由紅外線傳感器、單片機、NTC熱敏電阻、步進電機、吊扇檔位開關組成的。其中，紅外線傳感器與NTC熱敏電阻以及單片機的輸入端連接，步進電機與單片機的輸出端連接，步進電機與吊扇檔位開關連接。當自動吊扇工作時，紅外線傳感器會感應房間內是否有人，并將不同信號傳送給單片機，單片機再根據不同的信號來控制吊扇的開與關。當房間內有人時，單片機會根據NTC熱敏電阻輸入的信號判斷吊扇應該使用哪個檔位，并通過控制步進電機帶動吊扇檔位開關來切換相應的檔位。當房間內沒人時，單片機會根據紅外線傳感器的輸入信號控制步進電機帶動吊扇檔位開關轉到“停止”檔位，從而完成吊扇的自動調速和自動開、關的功能。

自動吊扇利用紅外線傳感器，感知房間內是否有人來控制吊扇的啟動和停止。吊扇啟動后，單片機根據NTC熱敏電阻的輸入信號，判斷室內溫度并控制步進電機驅動旋轉開關來調節吊扇的轉速，從而使自動吊扇可以根據外界環境實現自動開、關和自動調速。自動吊扇不僅節約電能避免資源的浪費，而且可以根據室內溫度自動調速，不用手動調速方便日常操作使自動吊扇更具人性化。

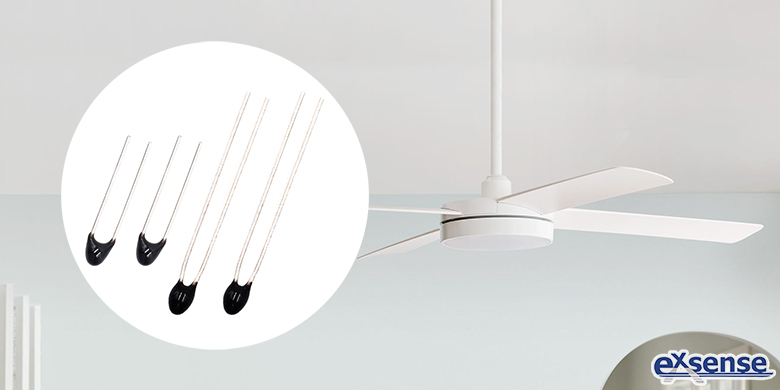

廣東愛晟電子科技有限公司生產的高靈敏性環氧包封NTC熱敏電阻，在吊扇、空調、智能馬桶、冰箱、飲水機等家用電器中起到溫度監測、溫度保護以及溫度控制的作用，有效地保證家用電器的正常運作。





參考數據：

CN104047882A《一種自動吊扇》
