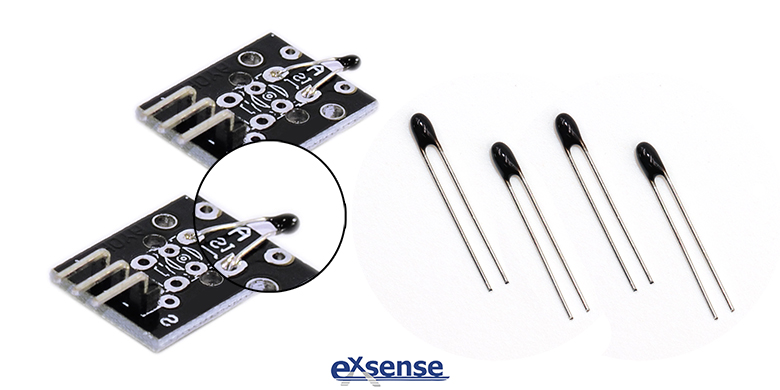

線性良好的NTC熱敏電阻，不僅能更好地應用于溫度監測領域，而且其使用溫度范圍亦更寬，可在高溫、低溫環境同時使用。另外，線性良好的NTC熱敏電阻能滿足客戶的特殊應用場景，以免在高溫段因阻值較小、信號較弱而需要串聯電阻。 線性良好且使用溫度范圍較寬的NTC熱敏電阻，主要由金屬氧化物和溶劑混合制成，金屬氧化物包括如下重量百分比的成分：Mn₂O₃ 20%、Ni₂O₃ 50%、Fe₂O₃ 10%、CuO 15%、Al₂O₃ 1.5%、MgO 3.5%。其制造方法的具體步驟如下：

一、陶瓷漿料制備

將金屬氧化物的成分按照重量百分比混合，然后加入乙醇、粘合劑、分散劑配成漿料，其中金屬氧化物：乙醇：粘合劑：分散劑的重量比=1：0.35：0.57：0.06；

二、流延成型

把漿料置于真空箱中，采用導管將漿料吸水承載膜上，得到厚度為20~70μm的膜，然后通過環形帶傳送至烘箱，在烘箱中以30~60℃的溫度烘干，循環制作至設計的層數和厚度，烘干后經分離、切割、排膠、燒結得NTC熱敏陶瓷基片；

三、印刷金屬電極

在燒結好的NTC熱敏陶瓷基片上、下表面印刷金屬電極；

四、劃片

根據阻值需求劃成所需尺寸，得到NTC熱敏芯片；

五、經過插片、焊接、環氧包封、高溫固化、外觀檢測、切腳、分選后，得到線性良好且使用溫度范圍較寬的NTC熱敏電阻。





參考數據：

CN102693795A《負溫度系數熱敏電阻》
