隨著智能家居的逐漸普及，通過NTC熱敏電阻進行溫度監測、溫度控制及溫度保護的家用電器越來越多，電熱水器就是其中最常見的。如今，市面上大部分的電熱水器都已經實現了自動調溫，使用戶在使用過程中有更便捷、更安全的體驗。

自動調溫電熱水器一般包括箱體、冷水進水管、出水管、NTC熱敏電阻、電加熱棒、浮子液位計、電磁閥以及限位開關。電加熱棒設置于箱體的底部上方，并且位于箱體的中部下方。電加熱棒與外部電源連接，外部電源的正極依次經NTC熱敏電阻及電磁開關與電加熱棒的正極端連接，電加熱棒的負極端連接外部電源的負極；NTC熱敏電阻容置于箱體內；箱體內設有用于測量箱體內水位的浮子液位計；冷水進水管上設有電磁閥，電磁閥及浮子液位計與主控芯片電連接，主控芯片為單片機，其通過繼電器控制電磁閥。

自動調溫電熱水器通過NTC熱敏電阻監測水溫的變化。當水溫升高，其數值達到特定閾值時，NTC熱敏電阻的電阻值減??；此時流入電磁開關中電流增大，電磁開關中的電磁鐵磁力增大，實現電磁開關斷開，電加熱棒停止加熱。當水溫降低到，其數值達到特定閾值時，NTC熱敏電阻的電阻值增大；此時流入電磁開關中電流減小，電磁鐵的磁力下降，實現將電磁開關閉合，電加熱棒進行加熱。自動調溫電熱水器就是利用NTC熱敏電阻與電磁開關配合控制電加熱棒，實現自動調溫。

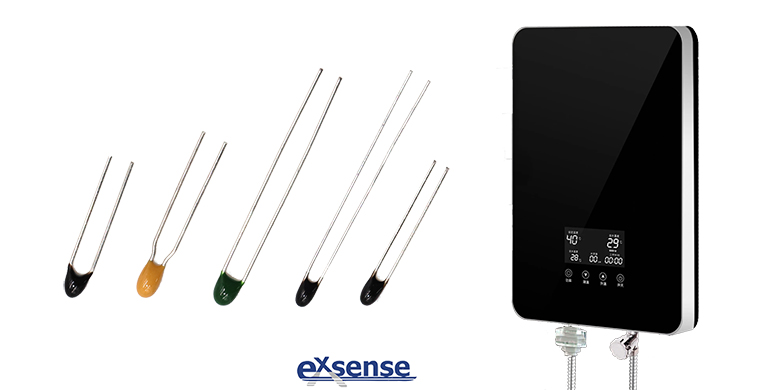

廣東愛晟電子科技有限公司生產的環氧樹脂NTC熱敏電阻，具有高可靠、良好電氣性能、高性價比等特點，確保自動調溫電熱水器在工作過程中的安全，使用戶在使用時控制方便，實現自動調溫。





參考數據：

CN207555961U《一種帶有自動調溫的電加熱器》
