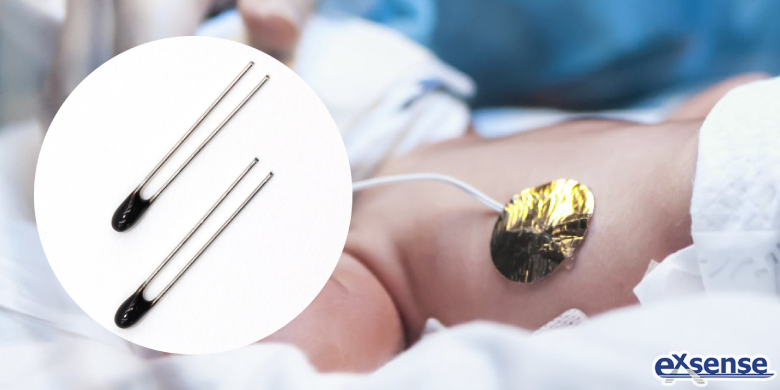

臨床醫學中，體溫是重要的生理參數之一，病人的體溫可以為醫生提供其生理狀態的重要信息。由于醫療體溫監測的精度要求高，這就需要加入醫療用NTC熱敏電阻精確測量人體體表溫度以獲取準確數據。

廣東愛晟電子科技有限公司介紹一款測量人體體表溫度的接觸式測量傳感設備，其在測量體溫的同時，還能為醫療病理分析提供更多生理狀態參數。該設備包括NTC熱敏電阻、陣列式溫度傳感探頭、信號調理單元、信號采集單元、主控單元以及通信單元。其中，陣列式溫度傳感探頭與信號調理單元相連，信號調理單元與信號采集單元及主控單元連接，主控單元與信號采集單元及通信單元相連。陣列式溫度傳感探頭包括傳感器外殼以及設置于傳感器外殼內的NTC熱敏電阻、熱敏電阻電路板、隔溫層及控制電路板，信號調理單元、信號采集單元、主控單元及通信單元設置于控制電路板上。若干個NTC熱敏電阻以陣列的形式設置于其電路板上，NTC熱敏電阻陣列與三個電阻連接成非平衡惠斯通電橋；隔溫層設置于NTC熱敏電阻電路板上，其頭部穿過隔溫層、露出于隔溫層的表面，引線與NTC熱敏電阻電路板相連。

采用具有負溫度系數的NTC熱敏電阻作為溫度傳感電極并組成陣列，與三個電阻搭建成非平衡惠斯通電橋，同時結合熱敏電阻、隔溫層、信號調理單元、信號采集單元等結構和電路的設計，有效提高測溫精度，不僅可應用于人體溫度分布測量，亦可應用于其它領域的溫度測量，在人體皮膚溫度測量和其它溫度范圍的測量都可達到較高的精度。





參考數據：

CN112577623A《一種接觸式人體皮膚溫度分布測量傳感裝置》
