隨著電力電子技術的發展，智能功率模塊（IPM，Intelligent Power Module）已逐漸成為家用電器、工業自動化、新能源汽車等領域的核心組件。集成了IGBT、驅動電路及保護電路的IPM，不僅具備IGBT的特點，還增加了智能控制功能。而為了確保IPM的安全運行，精準的溫度監測至關重要，這就需要置入NTC熱敏芯片加以輔助，達成實時測溫目的。

在IPM中，NTC熱敏芯片與故障保護電路的互相配合使其具備智能監測和保護功能。故障保護電路會預設一個溫度閾值，若NTC熱敏芯片監測到IPM工作溫度高于閾值，則會將溫度數據轉化為電信號并傳輸至故障保護電路。故障保護電路隨即關斷門極驅動信號，且對于輸入信號不作任何響應。直到IPM內部散熱器將整體溫度降至溫度閾值以下，IPM才能恢復正常運作。

通過在IPM內部PCB上設置NTC熱敏芯片，可實時監控其運行溫度，從而對其工作狀態進行智能調整和控制。而為了實現更精確的溫度監測及過溫保護，NTC的安裝位置一般為模塊的中心或預設范圍內，這樣可更全面地監控IPM內部各位置的溫度情況。值得注意的是，IGBT、二極管等功率器件較小，因此熱敏芯片設置一個即可；而IPM由于結構原因，往往需要設置多個熱敏芯片進行測溫，具體數量可根據實際方案而定。

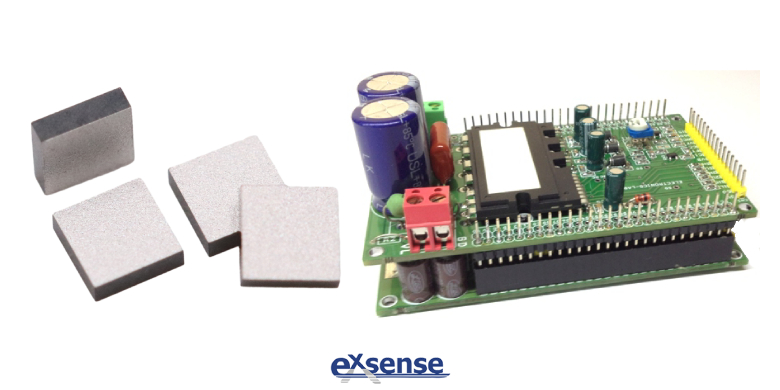

為了讓IPM保持出色的運行效率，增強其安全性，廣東愛晟電子科技有限公司推薦使用我司自主研發、生產的DT系列高精度NTC熱敏芯片，其精度可達±0.1℃，在提升IPM溫度監控精準度的同時滿足其過溫保護的要求。此外，高精度NTC熱敏芯片還具備以下優勢：

一、響應迅速，高靈敏度有效提高測溫時間；

二、尺寸可定制，可根據IPM不同方案選擇不同大小的熱敏芯片。

IPM采用NTC熱敏芯片能更好地保證高效的溫度控制與準確的溫度監測，輔助IPM在最佳的工作溫度范圍內運行，延長其使用壽命。
