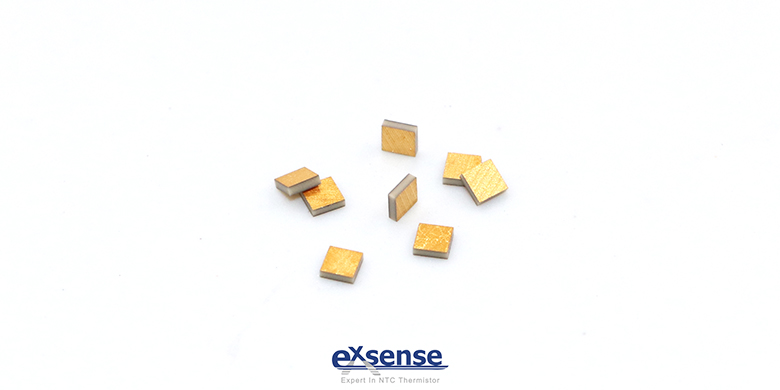

廣東愛晟電子科技有限公司是專業從事單層芯片電容(Single Layer Capacitor,SLC)的研究、生產、開發及銷售的民營高科技企業。我司的芯片電容具有尺寸小、厚度薄、等效串聯電阻低的特點,在電路中起到隔直流、RF旁路、濾波、調諧等作用。
集成電路,是有不勝其數的微小電子元器件組成。因此,當電路設計不當或者電壓不穩時,容易導致電路故障,而由于電子元器件的體積小,就難以排查故障位置。以芯片電容為例,在電路故障中,芯片電容因其體積小、厚度薄的特點,一旦發生故障,通過肉眼是難以判斷是否因其而發生故障的。
那么,芯片電容在集成電路中發生的故障,通常是由什么情況引起的呢?一般芯片電容故障現象包括:開路、擊穿、漏電以及通電后擊穿等。
1、開路
芯片電容開路后,就失去了電容的作用。不同電路中,芯片電容出現開路故障后,其呈現的具體故障現象都不同。如,起濾波作用的芯片電容在開路后,會出現交流聲;而起耦合作用的芯片電容在開路后,反而無聲。
2、擊穿
芯片電容擊穿后,芯片電容的隔直作用就會消失。電路中的直流電路出現故障,就會影響交流電路的工作狀態。
3、漏電
芯片電容漏電時,會導致電容兩極板之間絕緣性能下降。兩極板之間會存在漏電阻,導致有直流電流通過電容,引致芯片電容的隔直性能變差,其容量下降。當耦合芯片漏電時,會在電路中造成較大的噪音。這是芯片電容故障中,發生率比較高的故障,而且故障檢測比較困難。
4、通電后擊穿
芯片電容加上工作電壓后擊穿,斷電后,其表現為不擊穿;使用萬用表檢測時,亦無表現出擊穿的特征。在通電情況下,測量芯片電容兩端的直流電壓,數值為零或者過低,電容性能受影響。
