廣東愛晟電子科技有限公司是專注于單層芯片電容的研發與生產的高科技民營企業，愛晟電子所銷售的單層芯片電容，體積小、電容量大、可焊性良好，被廣泛應用于微波集成電路，起隔直流、源旁路、阻抗匹配等作用。

在不同使用環境下，對于芯片電容的厚度有不同要求。常規的芯片電容，厚度要做薄，存在兩方面問題：

一、生坯薄，燒結時容易變形，難以控制瓷坯尺寸；

二、瓷坯強度差，易碎，制作工藝太難。

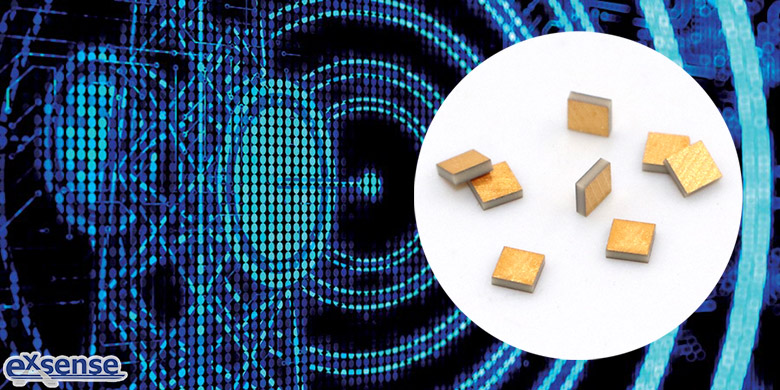

為了克服上述技術問題，愛晟電子為大家介紹一款微小型芯片電容。對比于常規的芯片電容，其更容易控制電容量以及外形尺寸，被廣泛應用于DC直流和RF旁路，或在濾波器、振蕩器和匹配網絡中作為固定容量調整元件。

這款微小型芯片電容，包含硅單晶片、二氧化硅介質層、導體層以及電極層。這款微小型芯片電容，以單硅晶片作為襯底，在其頂部疊層二氧化硅介質層；然后在二氧化硅介質層上疊層鉬、鎳中的任一導體層，并于其表面印刷金電極；最后，在單硅晶片的底部疊層鉬、鎳中的任一導體層，并于其表面印刷金電極。其中，二氧化硅介質層上疊加的導體層四周留邊，是通過蒸發、濺射形成的；金電極是通過蒸發、濺射形成的。

這款微小型芯片電容具有以下優點：

一、采用硅單晶片介質材料，是由于硅單晶片強度高，不存在尺寸收縮等問題，因此易于制作，易于控制產品的電容量和外形尺寸；

二、產品的強度和質量一致性均較好，上、下兩面電極為金電極，可焊性好；

三、外形尺寸可根據電容量的大小而定，靈活方便。

參考數據：

CN2582132Y《超小型芯片電容器》
