NTC: 負溫度系數

Thermistor: 熱敏電阻

NTC特性: NTC的阻值隨溫度升高而迅速減小

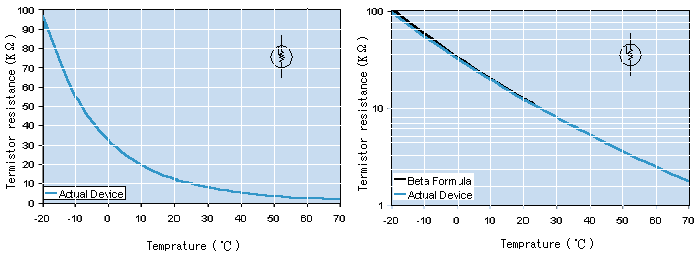

                                             [A] 非線性的溫度特性                 [B] Y軸為對數坐標時，非常接近實際的溫度特性

NTC熱敏電阻是一種以過渡金屬氧化物為主要原材料經高溫?zé)Y(jié)而成的半導體陶瓷元件，它具有非常大的負溫度系數，電阻值隨環境溫度或因通過電流而產生自熱而變化，即在一定的測量功率下，電阻值隨著溫度上升而迅速下降。利用這一特性，可將NTC熱敏電阻通過測量其電阻值來確定相應的溫度，從而達到檢測和控制溫度的目的。

1、零功率電阻值RT

在規定溫度下，采用引起電阻變化相對于總的測量誤差來說可以忽略不計的測量功率測得的電阻值。

2、零功率電阻R25

指25℃時測得的零功率電阻值。除非特別指出，它是熱敏電阻器的設計電阻值，也是標稱電阻值。

3、B值 (K)

B值是負溫度系數熱敏電阻器的熱敏指數，它被定義為兩個溫度下零功率電阻值的自然對數之差與兩個溫度倒數之差的比值。

RT1--溫度為T1時的零功率電阻

RT2--溫度為T2時的零功率電阻值

T1=273.15k +( T1℃),  T2=273.15k+ (T2℃)

除非特別指出，B值是由25℃（298.15K）和50℃（323.15K）的零功率電阻值計算而得到的，B值在工作溫度范圍內并不是一個嚴格的常數。

4、耗散系數δ

δ=ΔP/ΔT (mW/℃)

即：在規定的環境溫度下，熱敏電阻器耗散功率變化率與其相應溫度變化之比。它表示使熱能電阻體升高1℃溫度所需消耗的功率。在工作溫度范圍內，δ隨環境溫度變化而有所變化。

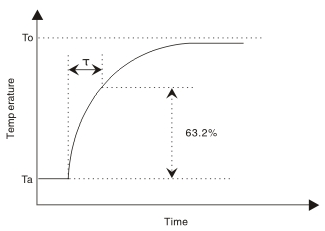

5、熱時間常數τ

在零功率條件下，當溫度發生突變時，熱敏電阻體溫度變化了始末溫度差的63.2%所需的時間。τ與熱敏電阻器的熱容量C成正比，與其耗散系數δ成反比，即：

τ=C/δ

6、額定功率Pr

額定功率=耗散系數δ×（最高使用溫度Tmax－25℃）

7、阻—溫特性

熱敏電阻的阻值隨溫度變化的規律，大體如下：

R1：在絕對溫度T1(K)下的阻值

B：B常數

T(K)=T(℃)+273.15

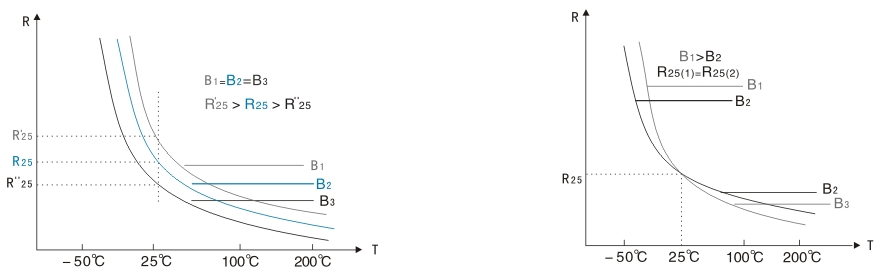

(1) B值相同，阻值不同                                       (2) 相同阻值，B值不同
