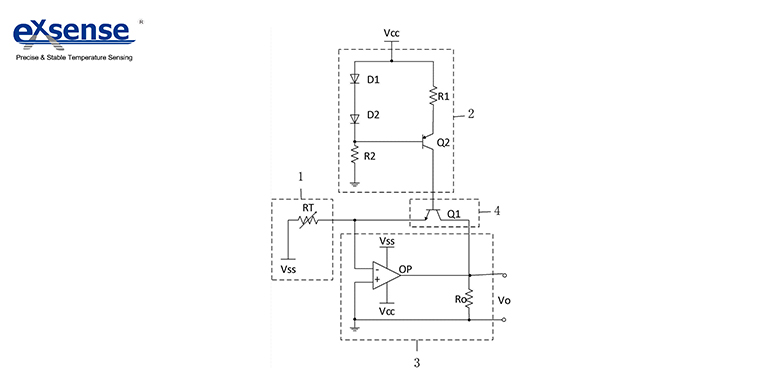

基于三極管輸出特性的NTC熱敏電阻線性補償電路的方法，可以實現良好的線性化補償效果，降低生產成本，使電路的靈敏度更高。該NTC熱敏電阻線性補償電路包括：

感測模塊1，用于對外界溫度進行實時檢測，并將檢測到的溫度信號轉換成電流信號；

恒流模塊2，用于控制和調節第二PNP型三極管Q2的集電極電流I，從而實現對第一NPN型三極管Q1的集電極電流I的控制；

放大模塊3，用于提供反饋，將補償模塊4的補償施加于NTC熱敏電阻R，以及提供恒壓，保證NTC熱敏電阻R兩端的電壓恒定；

補償模塊4，用于利用第一NPN型三極管Q1輸出特性曲線的非線性抵消NTC熱敏電阻R的非線性，從而實現線性化功能；

接口模塊5，包括兩個V接口、V輸出接口和GNG接口，其中兩個V接口為整個熱敏電阻線性補償電路提供供電電壓；V輸出接口和GND接口為外電路提供輸出端口。

基于三極管輸出特性的NTC熱敏電阻線性補償電路的方法具有以下幾個特點：

1、使用基于三極管輸出特性的熱敏電阻線性補償電路的方法生產的電路，其線性化效果非常好。通過相關模擬和實驗表明，在-25℃到+125℃的溫度范圍內，可以實現非常良好的線性化補償效果。

2、使用基于三極管輸出特性的熱敏電阻線性補償電路的方法生產的電路，其電路結構非常簡單。由于不需要單片機就可以實現非線性到線性的直接轉化，因此電路結構非常簡單。

3、使用基于三極管輸出特性的熱敏電阻線性補償電路的方法生產的電路，其電路轉化靈敏度高。完全基于模擬元件實現，因此不需要模擬數字的繁瑣轉化，避免了大量的數據處理和線性擬合，因此電路的靈敏度非常高。

4、使用基于三極管輸出特性的熱敏電阻線性補償電路的方法生產的電路，其電路有利于大規模生產。該方法可以大大降低NTC熱敏電阻感測電路的生產成本和維修成本，因此十分有利于大規模生產。

參考資料：CN104713659A《一種基于三極管輸出特性的熱敏電阻線性補償電路》
