IGBT于電力行業的應用
發布者 : admin 發布時間 : 2020/06/24 09:06:21

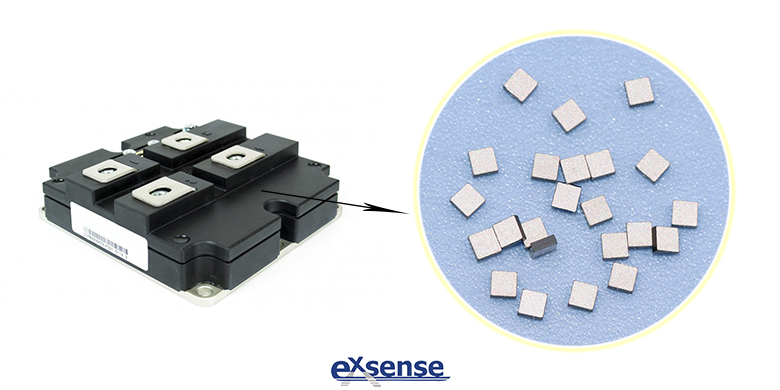

IGBT,作為新能源電動汽車電氣控制、高鐵電機控制器、高壓變頻的核心部件,被稱為電力電子行業里的“CPU”。小到消費電子、家電,大到飛機、艦船、軌道交通、智能電網等戰略性產業,都需要IGBT模塊的參與。廣東愛晟電子科技有限公司生產的高精度銀電極NTC熱敏芯片,因其高靈敏、快速反應的特點,被用于IGBT模塊的溫度監測和溫度控制。


IGBT既有金屬氧化物半導體場效應晶體管(MOSFET,Metal-Oxide -Semiconductor Field Effect Transistor)高輸入阻抗的優點,又有雙極結晶體管(BJT,Bipolar Junction Transistor)低導通壓降的優點,因此其被視為用低電壓控制高電壓通斷的高速開關。IGBT的開關速度很快,可達微秒,而且驅動功率小,通常15V左右的控制電壓就可以驅動。


目前,高壓IGBT的研制水平為(600~1200)A/6500V,其工作頻率為(18~20)kHz,而且隨著發展電壓等級越來越大。換言之,可以用15V的電壓來控制上千伏的電壓通斷,通斷頻率可達10KHz以上。該特性使IGBT被廣泛應用于電機驅動、調頻、逆變電路、開關控制等,并成為工業生產、運輸、軌道交通電機中的主角。


IGBT因其獨特的特性,被常用于逆變、變頻電路。


一、PWM變頻電路


PWM脈寬調制,是靠改變脈沖寬度來控制輸出電壓,通過改變周期來控制其輸出頻率。靜音式變頻調速系統(SPWM,Silent Pulse Width Modulation)波形就是脈沖寬度按正弦規律變化而和正弦波等效的PWM波形。這個脈沖波就需要IGBT、MOS管等晶體管產生。


二、多電平逆變、變頻電路


通過將IGBT布置為多種形式的拓?fù)浣Y(jié)構,可以實現將直流電轉為交流電,交流電頻率實現可控可調。逆變電路中最為常見的是兩電平、三電平電路。高壓變頻器常用三電平方案,IGBT有三種狀態:


1、輸出為正(P)

2、輸出為0(不導通)

3、輸出為負(N)


銀電極IGBT用NTC熱敏芯片,精度可達±0.5%、±1%、±2%、±3%,工作溫度范圍為-50℃~+200℃。NTC芯片具有良好的耐熱循環能力和快速響應時間短的特點,使IGBT模塊在高溫工作中,依然能保持良好的穩定性和可靠性。






參考數據:


科慧智控學習圈 IGBT——電力行業里的“CPU”》
