首頁 >技術支持 > NTC熱敏電阻
技術支持
光通信行業的發展
發布者 : admin 發布時間 : 2020/09/29 08:09:20

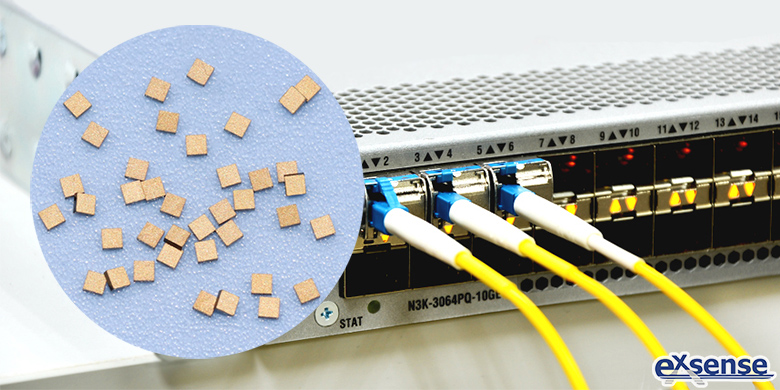

廣東愛晟電子科技有限公司采用先進的半導體制程,通過日本、德國等進口的高精度材料加工、切片、封裝以及測試設備,確保了光通訊模塊用金電極NTC熱敏電阻芯片連續生產的高可靠性、高穩定性。


光通訊模塊通常由TOSA(Transmitter Optical Subassembly,光發射次模塊)、ROSA(Receiver Optical Subassembly,光接收次模塊)、BOSA(Bidirectional Receiver Optical Subassembly,光收發一體模塊)等組件封裝而成,內部芯片包括光芯片、電芯片等等。其中,光芯片實現光電轉換,包括將電信號轉換成光信號的激光器芯片和將光信號轉換為電信號的探測器芯片。電芯片處理電信號,包括數模/模數轉換、信號放大、時鐘數據恢復等功能。光通訊系統由光通訊設備和傳輸光纖兩部分構成。光纖是光的傳輸通道,光通訊模塊一般配置于光通訊設備中,是完成光電轉換功能的核心,通常集收發光信號功能為一體。


在發射端,光模塊的TOSA(光發射次模塊)包括CDR(Clock Data Recovery,時鐘和數據恢復)、LD(Laser Driver,激光驅動)、激光器芯片、合路器等器件。發射端傳輸原理如下:


一、數字信號通過CDR完成時鐘和數據恢復,以確保正確的數據采樣;


二、LD(激光驅動器)根據時鐘恢復后的數據來驅動、激發Laser(激光器芯片)發出載有信號的激光;


三、合路器將多路光聚合為一路,實現更快的傳輸速率,將信號輸入至光纖。


在接收端,光模塊的ROSA(光接收次模塊)包括分路器、光電探測器、TIA(Trans-Impedance Amplifier,跨阻放大器)、CDR等組件。接收端傳輸原理如下:


一、光纖中的光信號通過分路器將信號分成多路;


二、光電探測器接收光信號轉換為電信號;


三、TIA放大器將電信號放大以便后續處理;


四、CDR完成時鐘和數據的恢復,并傳導至光通訊設備。


相較于傳統銅纜通訊,光纖通訊在帶寬、速率、抗干擾、抗腐蝕、體積重量等方面都體現出明顯優勢。隨著光通訊技術不斷成熟,整體成本逐步降低,“光進銅退”成為近年來通訊行業的主要趨勢,光通訊在電信市場和數據中心已得到廣泛應用。






參考數據:


微信公眾號 鋆昊資本 魏婧祎《光通信行業淺析》
