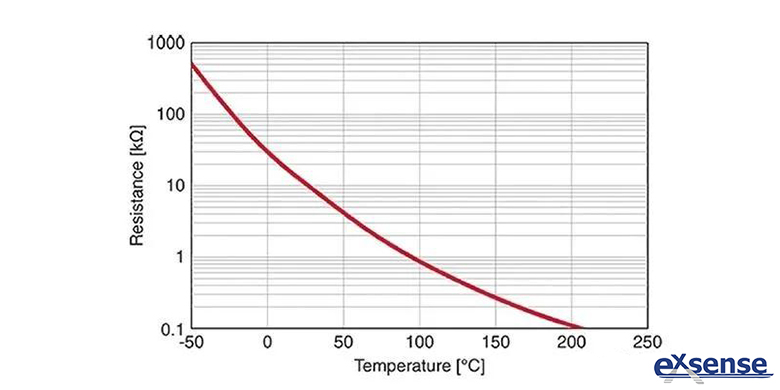

NTC熱敏電阻,是指對溫度比較敏感的電阻,隨著溫度的變化其電阻值也會隨之變化。環境溫度和電阻值之間存在一定的線性關系,通過測量電阻值的變化情況就可以確定當前的溫度值,這就是NTC熱敏電阻進行溫度測量的工作原理。其電阻值和溫度之間的關系曲線如下圖所示:
在溫度測量的過程中,NTC熱敏電阻一般會與一個精密的定值電阻串聯,通過采集電阻兩端的電壓變化來確定環境溫度。常用的測溫電路如下圖所示:
根據上圖顯示,左側的電路中,NTC熱敏電阻與定值電阻R串聯,當環境溫度發生變化后,熱敏電阻的電阻值發生變化,導致其兩端的電壓發生變化。通過采集熱敏電阻兩端的電壓,就可以反推出當前的溫度值,這也是溫度測量的常用的方式之一。
因為NTC熱敏電阻的電阻值與溫度是呈現一定的線性關系,而該線性關系又與B值(熱敏電阻的材料常數)相關,因此,一般會使用以下NTC熱敏電阻的電阻值和溫度公式來得出RT曲線表:
Rt=Rn*EXP(B*(1/T-1/Tn)),其中
Rt是熱敏電阻的當前阻值;
Rn是熱敏電阻在Tn常溫下的標稱阻值;
B值是熱敏電阻的溫度系數;
EXP是e的n次方;
這里T和Tn指的是K度即開爾文溫度,K度=273.15(絕對溫度)+攝氏度;
T為當前溫度;
Tn為常溫25℃。
