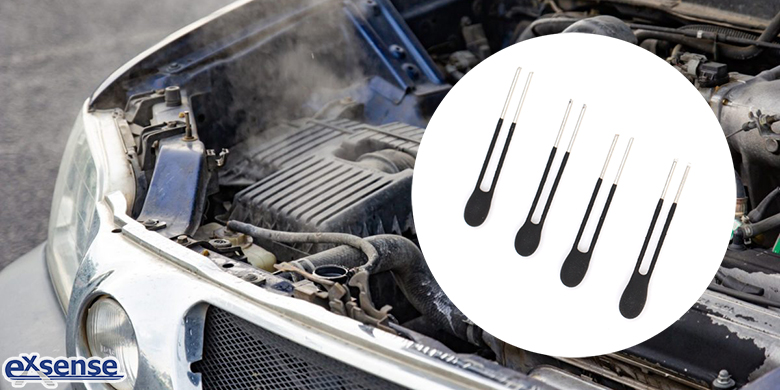

汽車水溫傳感器都會采用NTC熱敏電阻來測量水溫,利用的是熱敏電阻隨溫度上升其電阻值減小的特點。廣東愛晟電子科技有限公司生產的汽車用NTC熱敏電阻,具有高精度、高穩定性、快速反應等特點,在汽車水溫傳感器中起到溫度監測和溫度控制的作用。
市面上常規的汽車水溫傳感器,其電阻值變化范圍太大,無法保證某個電阻值在全溫度范圍內都能精準識別,只能舍去不常用的范圍,導致數據采集不準的情況,導致誤檢。為解決上述問題,愛晟電子為大家介紹一款利用汽車用NTC熱敏電阻的溫度檢測電路,能有效地改善現有汽車水溫傳感器,由于其電阻值變化范圍太大,存在溫度采集不準確的盲區的技術問題。這款溫度檢測電路,包括NTC熱敏電阻、兩路電壓采集電路、供電電壓(VCC,Volt Current Condenser)端以及電機控制單元(MCU,Motor Control Unit)。
其中,兩路電壓采集電路均包括串聯的開關器件和上拉電阻。兩路電壓采集電路并聯接入VCC端與NTC熱敏電阻的一端;NTC熱敏電阻的另一端接地;兩路電壓采集電路的開關器件的導通控制端分別接入MCU的兩個EN端(使能端,Enable Pin)。MCU的兩個EN端在正常工作時不同為高電平或低電平,在休眠后同為高電平。兩路電壓采集電路的上拉電阻的電阻值介于NTC熱敏電阻工作電阻的上限值與下限值之間。設定溫度精確關注區和非精確關注區,通過NTC熱敏電阻的R-T表分別獲取精確關注區和非精確關注區內NTC熱敏電阻的電阻值上下限,兩路電壓采集電路的上拉電阻的電阻值分別為獲取得到的兩個關注區內的電阻值上下限的中間值。NTC熱敏電阻與MCU的A/D端之間形成有濾波電路。濾波電路為RC濾波電路。
這款溫度檢測電路,在NTC熱敏電阻上設置有兩路電壓采集電路對NTC熱敏電阻進行分壓檢測,采用MCU對兩路電壓采集電路的閉路和開路進行控制,由于NTC熱敏電阻在全溫度范圍內的電阻值范圍較大,電壓采集電路中的上拉電阻采用不同的電阻值實現溫度精確關注區與非精確關注區構成的全溫度范圍實現精確分壓,MCU的EN端對兩路電壓采集電路實現導通控制,采集上拉電阻上精確分壓出來的電壓值即可對NTC熱敏電阻上的電壓完成檢測。進而可通過R-T表反推計算得到NTC熱敏電阻的溫度值,避免NTC熱敏電阻存在溫度采集不準確的盲區的技術問題。
參考數據:
CN108254099A《一種熱敏電阻的溫度檢測電路》
