NTC熱敏電阻：IGBT模塊的“溫度守護者”
發布者 : admin
發布時間 : 2025/02/26 09:02:01
IGBT模塊在工作時會產生大量熱能，過高結溫會導致其性能下降，如導通電阻增大、開關速度變慢等，嚴重時甚至?xí)聯p壞。因此，精確的溫度監測和控制對于IGBT的穩定運行至關重要。NTC熱敏電阻對溫度變化極為敏感，它能夠?qū)崟r(shí)監測IGBT的結溫變化，保障IGBT在極端工作溫度下亦能安全、穩定地運行。
NTC熱敏電阻在IGBT中起到的具體作用：
1、精確的溫度監測與過溫保護
NTC熱敏電阻的核心特性是其電阻值隨溫度升高而顯著下降，這使其能夠快速響應溫度變化。在IGBT中，NTC通常被集成在IGBT芯片一側，用于實時監測結溫。當溫度超過預設閾值時，NTC熱敏電阻的電阻值變化會被外部電路轉換為電信號，進而觸發保護電路，避免因過熱導致IGBT損壞。
2、提高IGBT可靠性與穩定性
IGBT模塊在高功率應用中，溫度波動易令其性能不穩定。NTC熱敏電阻通過高精度溫度監測，幫助其實現動態溫度補償。如，在新能源汽車的電控系統中，IGBT能夠根據熱敏電阻溫度變化以高效調整開關頻率和驅動電流，從而保持穩定、可靠，且延長模塊壽命。
若IGBT中不設置NTC熱敏電阻，會存在什么潛在風險？
如IGBT沒有設置NTC，會由于缺乏實時溫度監測，引致模塊無法及時感知溫度變化，當出現過載、散熱不良等情況時，溫度可能迅速上升。當IGBT在高溫環境下持續運行，會增大其導通電阻，增加功率的損耗，進一步加劇發熱，形成惡性循環。當結溫超過IGBT芯片的承受極限時，會引發熱失控，造成IGBT的永久性損壞。

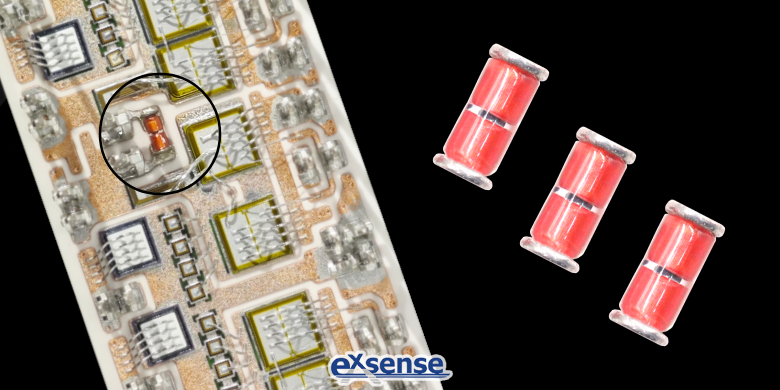

因此，憑借NTC熱敏電阻高靈敏度和耐高溫特性為IGBT模塊提供精準的溫度監測與保護，能夠顯著提升其穩定性和安全性。目前大部分IGBT設計方案都會使用GT-T系列MELF貼片玻封NTC熱敏電阻，玻璃封裝結構使其能夠在高溫環境下保持穩定的電氣性能，進一步增強了IGBT的可靠性。
隨著IGBT模塊在新能源汽車、智能電網、工業自動化等領域的應用不斷深化與拓展，對NTC熱敏電阻的性能也提出更高要求。為此，廣東愛晟電子科技有限公司推出了自主研發的耐焊型高可靠NTC熱敏芯片，其半導體陶瓷結構有效避免了MELF貼片玻封NTC熱敏電阻玻璃開裂的潛在問題。且耐焊型高可靠NTC熱敏芯片的復合電極層設計，使其具備出色的耐焊性，更好地滿足IGBT在復雜工況下的裝配需求。隨著5G通訊、物聯網、人工智能等新興技術的快速發展，IGBT的應用場景將更加廣泛，愛晟電子也將持續提升NTC熱敏電阻的制造工藝，研發新型材料，以進一步配合IGBT模塊的更新迭代。
