芯片電容是電路中最基本的元件之一,有著重要而廣泛的應用。按芯片電容的應用來分類,電容基本上可分為四種類型:交流耦合,阻斷直流僅讓信號成分(交流電流)通過;去耦,對頻率高的噪聲成份起到旁路作用,去耦芯片電容也被稱作旁路電容器;無源和有源的RC選頻和濾波網絡;采樣保持電路(捕獲和儲存電荷)和模擬積分器。
現在,高速和高密度已經成為當今電子產品重要的發展趨勢之一。對芯片電容而言,最基本的要求是高頻性能優秀且所占用的空間小。在各類片式電容器各類中,用于彩電、收錄機等的片式電容,其低頻特征尚可,但在用于800MHZ以上的工作頻率時,其微波損耗較大。在2GHZ以上頻率工作時,其頻率溫度漂移將嚴重影響電路的穩定性。有些由多層獨石陶瓷介質疊合而組成的多層電容,在較高頻率工作時,還會引起附加的電感過大,從而影響電路的性能。由此,應運而生了微波單層陶瓷芯片電容,其自諧振頻率有的已經高達十幾甚至幾十個GHZ。

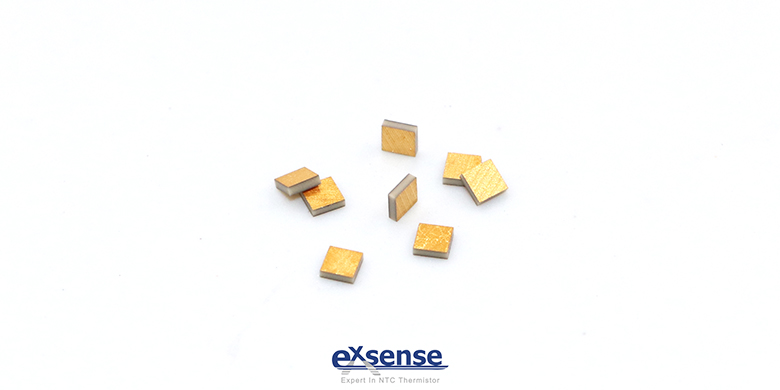

微波單層陶瓷芯片電容一般被廣泛應用在微波集成電路中,電極層通常以鈦化鎢做金屬基底層。因為其對陶瓷有極強的附著力及良好的阻擋性能,以防止金擴散到陶瓷上,提高了芯片電容的耐溫性能。同時,利用薄膜技術鍍金,為芯片電容提供了良好的焊接點及電氣性能。微波單層陶瓷芯片電容具有尺寸小、厚度薄、等效串聯電阻低、損耗低的優點,應用頻率可達數GHZ,適用于小型、微波的場合,還可應用于微波集成電路中,起到隔直、RF旁路、濾波、調諧等作用。
廣東愛晟電子科技有限公司使用的芯片電容陶瓷基片為自已研制、設計和生產,可以為客戶提供任意面積和厚度的芯片電容產品。
